Преобразования
Область применения:
Набор параметров операций, позволяющих выполнить преобразование координат для рассчитываемой в процессе работы траектории движения инструмента.
Основные настройки:
Копирование детали.
Способ вывода копии детали. Узнать больше

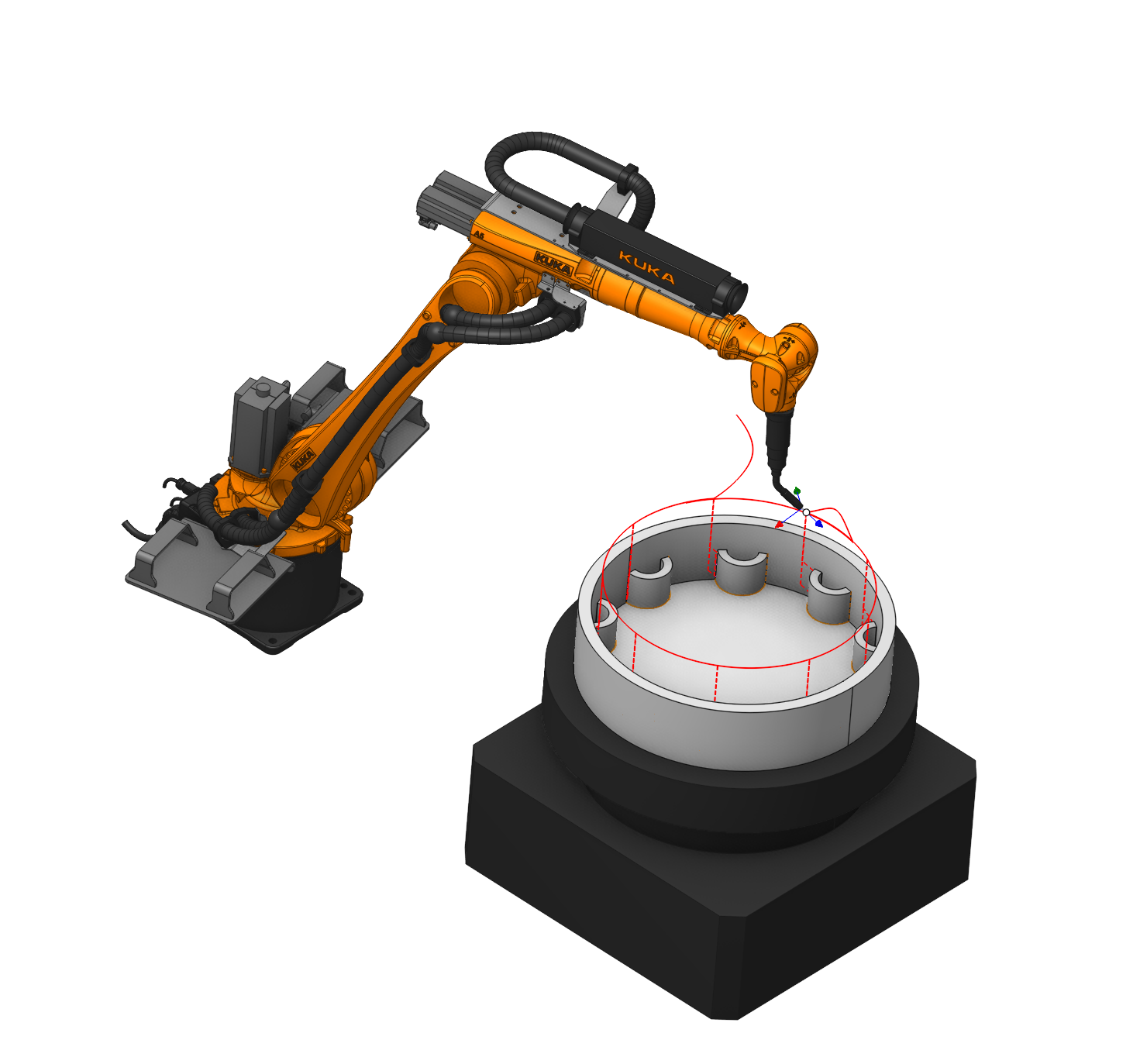

Размножение траектории по оси.
Функция Размножение траектории по оси может помочь при обработке повторяющихся фрагментов модели. Вы можете определить обработку только для одной из повторяющихся деталей, а затем просто определить количество и ориентацию тех же элементов. Работает с физическими осями оборудования
Схема размножения.
Функция Схема размножения может помочь при обработке повторяющихся фрагментов модели. Вы можете определить обработку только для одной из повторяющихся деталей, а затем просто определить количество и ориентацию тех же элементов.
Нет. Не использует Схему размножения

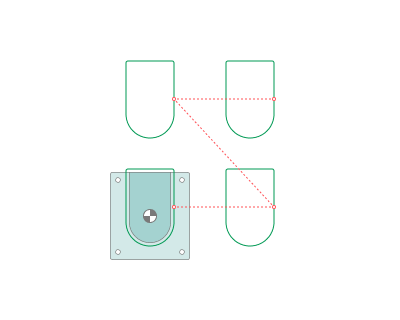

Прямоугольная сетка. Формирует двумерный массив

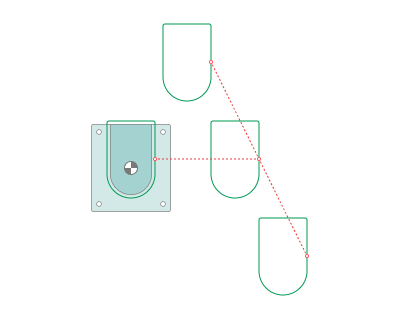

Прямоугольная сетка (вручную). Позволяет формировать массив из элементов с произвольным размещением.

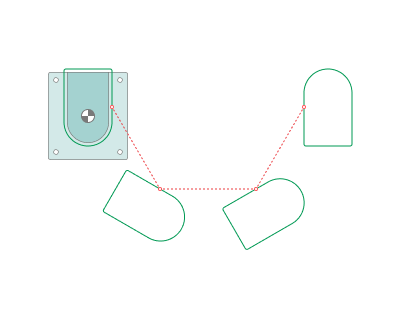

Копировать по кругу. Массив расположен по кругу. Последовательная обработка.

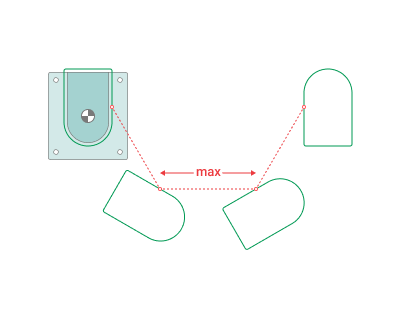

Копировать по кругу (макс. удаленно). Массив расположен по кругу. Алгоритм направлен на поиск следующего обрабатывающего элемента, расположенного на максимальном расстоянии от текущей позиции.

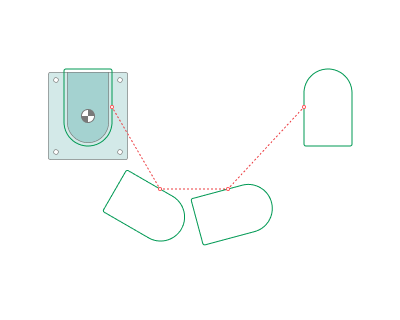

Копировать по кругу (вручную). Массив расположен по кругу. Позволяет установить определенный угол для каждого элемента.

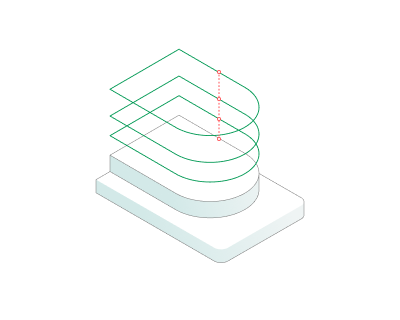

Массив уровней. Траектория копируется вдоль оси инструмента.

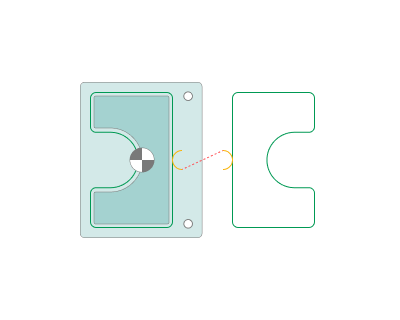

Осевая симметрия. Позволяет создать зеркальную копию относительно оси.

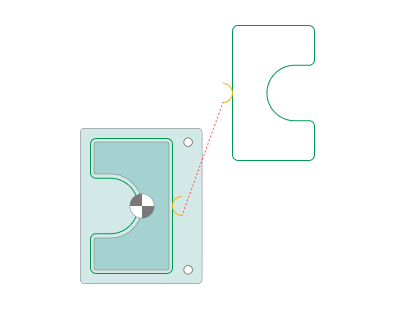

Симметрия относительно точки. Позволяет создать зеркальную копию относительно точки.
Поворотные преобразования.
Позволяет при 3-координатной фрезерной обработке изменение перемещения инструмента в направлении одной из линейных осей на вращательное движение заготовки, если это возможно выполнить на оборудовании.
Полярная. Полярная интерполяция меняет линейную ось на вращательную в простом процессе 3-осевого фрезерования. Обычно это необходимо на токарных станках, имеющих приводной фрезерный инструмент. Иногда полярная интерполяцию используют для других типов оборудования. Обычный токарный станок имеет две линейные оси, обычно это X и Z, а вращение шпинделя – обычно ось С. Узнать больше
Поворотная ось. Поворотная ось, заменяющая линейную ось (обычно шпиндель, поворотный стол).
Радиальная координата. Линейная ось, перпендикулярная оси детали.
Осевая координата. Линейная ось, совпадающая с осью вращения детали
Отрицательная радиальная координата. Вкл.: Вывод радиальных координат с ОТРИЦАТЕЛЬНЫМ знаком
Выкл.:Вывод радиальных координат с ПОЛОЖИТЕЛЬНЫМ знаком
Интерполяция стойкой. Вкл.: Траектория инструмента интерполируется с использованием радиальной и поворотной осей.
Выкл.: Специальные команды ЧПУ используются для активации/деактивации интерполяции в системе ЧПУ.
Ускоренное перемещение. Способ вывода ускоренных перемещений
Ускоренная подача. Ускоренное перемещение по G1 находится внутри цикла.
Подача холостого хода. Ускоренное перемещение по G0 находится внутри цикла
Ускоренная подача . Значение подачи, которое будет выведено на подходах и отходах внутри цикла полярной интерполяции
Начать с C=0. Вкл.: Поворотная ось выставлена в НУЛЕВОМ ПОЛОЖЕНИИ перед включением интерполяции.
Выкл.: Перед началом интерполяции поворотная ось позиционируется под определенным углом. (Некоторые постпроцессоры, реализованные до 2023 года, не поддерживают эту опцию. Обратитесь к своему разработчику постпроцессора или используйте «Начать с С=0")
Точность. Характерзует отклонение преобразованной траектории от идеальной в миллиметрах (дюймах).
Цилидрическая. Цилиндрическая интерполяция дает возможность фрезеровать боковую поверхность цилиндра путем программирования развернутых кривых. Развернутые кривые программируются в координатах [X,Y,Z], а фрезерование цилиндров выполняется в координатах [X,C,Z]. Таким образом, цилиндрическая интерполяция производит преобразование [X,Y,Z] => [X,C,Z].
Некоторые параметры аналогичны полярной интерполяции.
Для цилиндрической интерполяции необходимо на вкладке «Рабочее задание» указать «Цилиндр базовой поверхности» и включить интерполяцию.
Выкл. Не выводит Поворотные преобразования.
