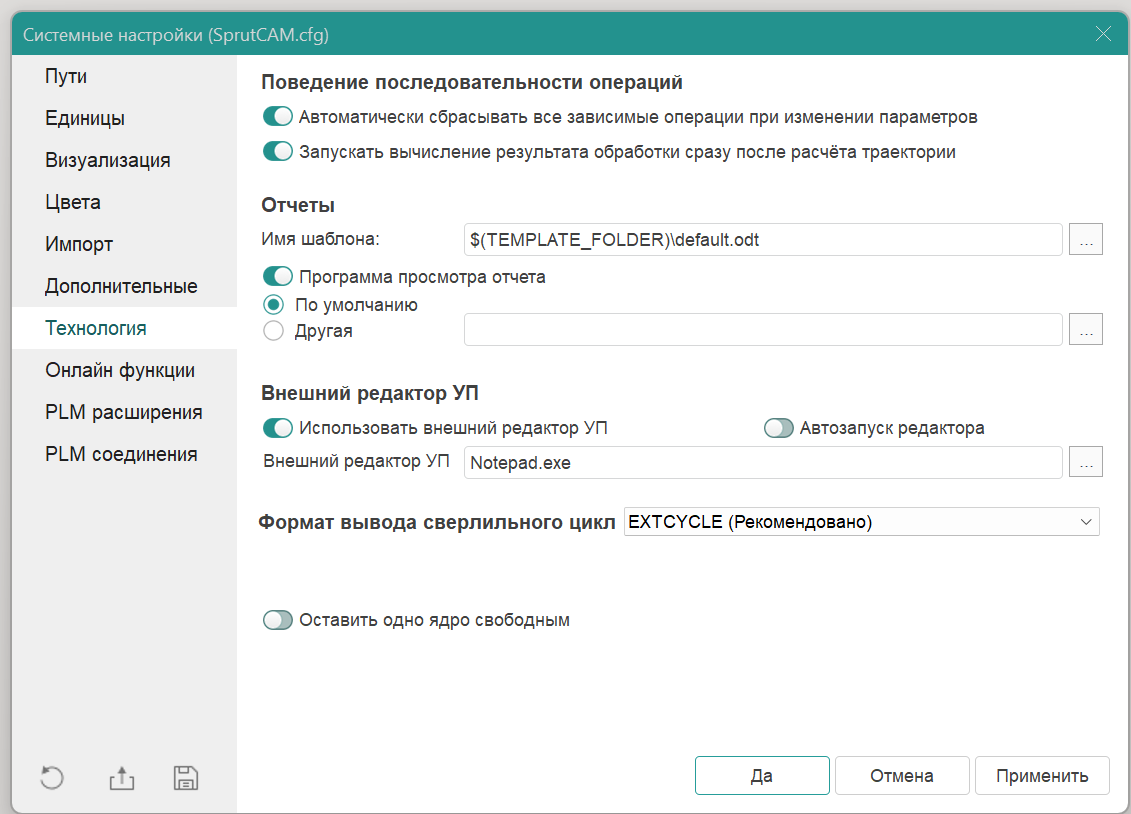

Вкладка <Технология>
Данное окно предназначено для настройки параметров генерации расчетно-технологической карты (РТК) и технологических настроек системы. Отчеты РТК формируются в формате ODT или PDF.
При создании РТК используется файл-шаблон в формате ODT. С CAM системой поставляются несколько готовых шаблонов, из которых можно выбрать нужный. Так же существует возможность создавать свои файлы шаблонов, в любом текстовом редакторе с поддержкой формата ODT. За более подробной информацией по этому вопросу следует обращаться в службу поддержки.
Созданный документ можно сразу сохранить, либо просмотреть и откорректировать его при необходимости. Для сохранения РТК без просмотра следует убрать галочку с опции <Программа просмотра РТК>.
Для просмотра созданного документа можно воспользоваться как программой по умолчанию, назначенной для данного типа файлов, так и программой определенной пользователем. Для задания другого приложения в качестве редактора документа следует указать полный путь до исполняемого файла приложения.
При помощи панели <Поведение последовательности операций> можно контролировать как будут вести себя операции при смене статуса рассчитана/сброшена. Опция <Автоматически сбрасывать все зависимые операции при изменении параметров> позволяет выполнять автоматический сброс траектории операций при изменении входных данных, которые приходят от предыдущих операций тех. процесса. Опция <Запускать вычисление результата обработки сразу после расчета траектории> позволяет выполнять моделирование в фоновом режиме сразу после формирования готовой траектории.
Опция <Использовать внешний редактор УП> позволяет указать внешнюю программу для просмотра готовой УП. В командной строке можно использовать ключевые слова, которые система при вызове программы заменит на соответствующие параметры:
<$NCOUTPUTNAME$> – имя файла программы, созданного постпроцессором,
параметры вида <$CD.<ItemName>$> – система заменит такие ключи в командной строке на соответствующие строки из пользовательских данных.
Опция <Автозапуск редактора> позволяет включить автоматический запуск внешнего редактора сразу после того, как была сформирована управляющая программа.
Для совместимости с постпроцессорами старых версий в системе предусмотрена возможность изменять формат вывода сверлильного цикла (при использовании не развернутого способа вывода траектории операции обработки отверстий). Одноименный параметр в окне может принимать следующие значения.
<EXTCYCLE (рекомендуется)>. Будет использован новый формат цикла EXTCYCLE. Данный цикл отличается расширенным набором параметров, включает все стратегии обработки, которые реализованы в системе, а также позволяет реалистично моделировать перемещения инструмента согласно выбранной стратегии.
<CYCLE (для старых постпроцессоров)>. Будет использован старый формат цикла CYCLE. Данный цикл не может быть использован для некоторых стратегий имеющихся в системе (например, выборки отверстия и обработки по спирали). Также этот цикл моделирует любую стратегию обработки только как простое опускание до нижнего уровня отверстия. Данный формат необходим для совместимости с постпроцессорами старых версий, в которых не реализована подпрограмма обработки для технологической команды EXTCYCLE.
Опция <Заблокировать моделирование> позволяет выполнять моделирование без удаления материала. Инструмент перемещается по траектории, но удаления материала не происходит. Опцию следует использовать на медленных компьютерах.
Опция <Оставить одно ядро свободным> позволяет оставить одно ядро процессора свободным в многоядерных вычислениях (требуется перезагрузка).
