Продление поверхности

images/download/attachments/147757038/image2025-2-26_15-13-8.png images/download/attachments/147757038/image2025-2-26_15-13-23.png

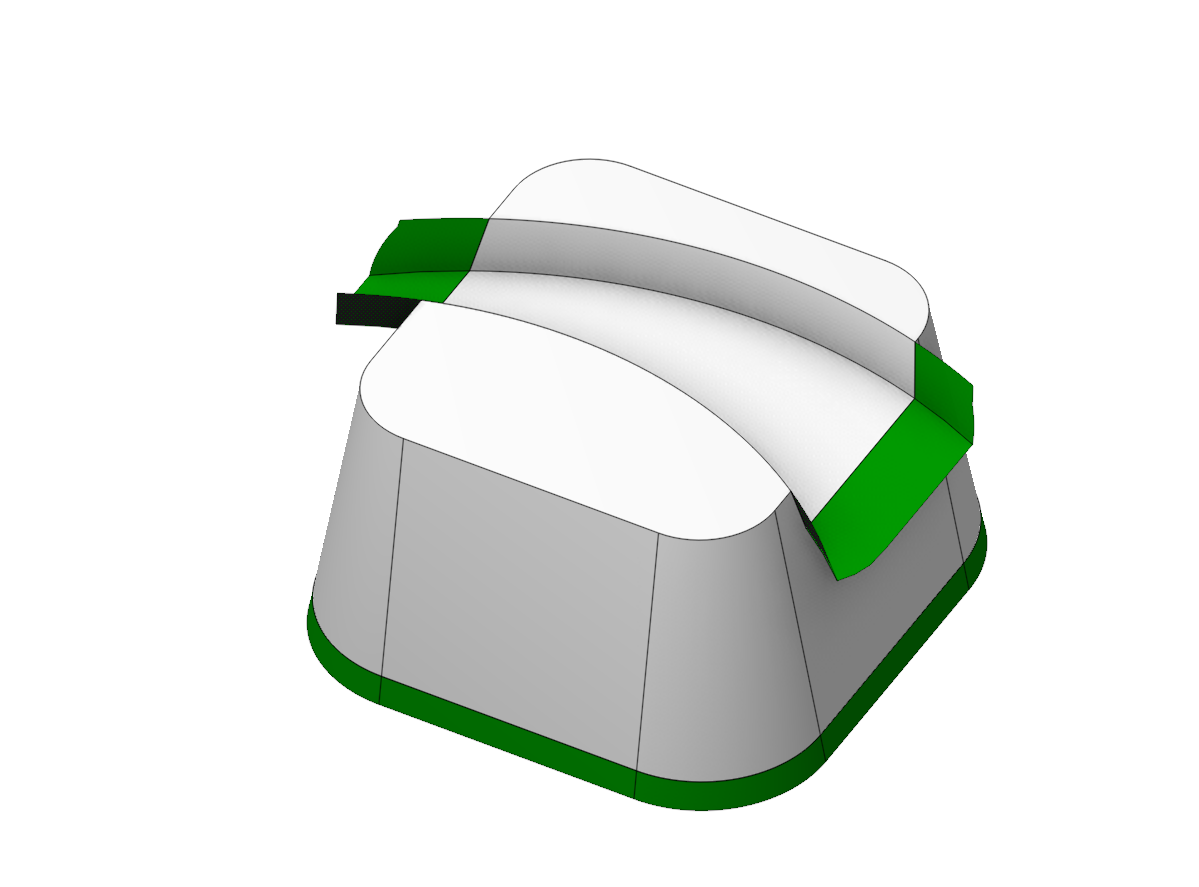

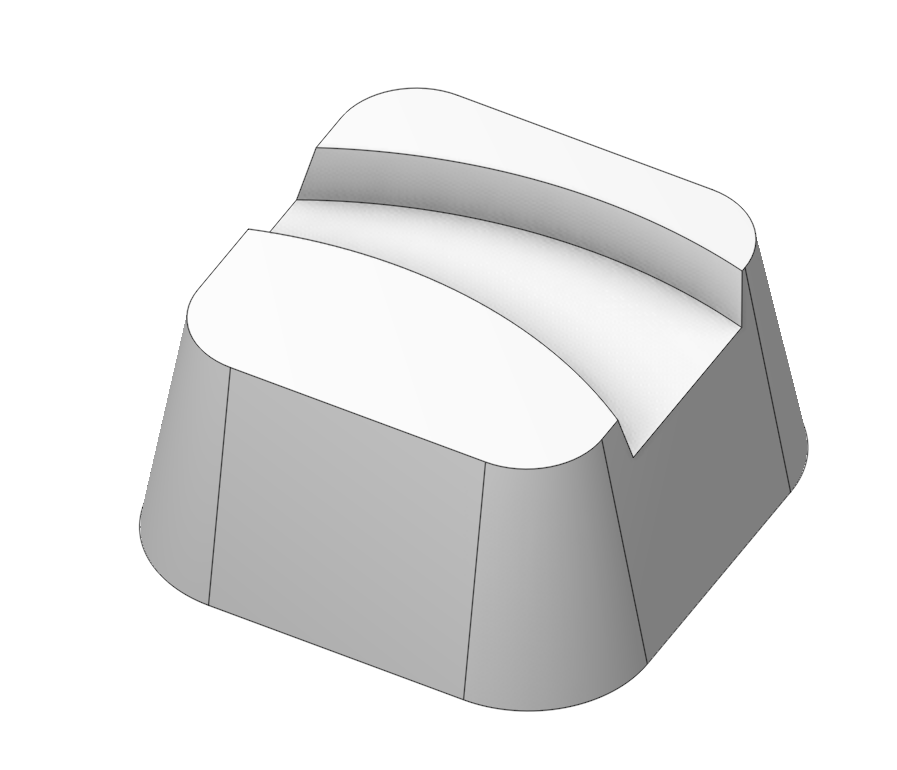

Область применения:

Технология позволяет расширять исходные поверхности и продлевать кромки, по которым эти поверхности завершены. Доступна в режиме Модель на верхней панели.
Выберите кромки поверхностей, которые нужно продлить.

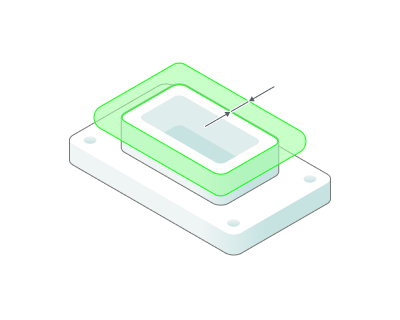

Дистанция продления. Значение, на которое необходимо продлить.

images/download/attachments/147757038/Extension_distance.png

Тип продления. Метод продления

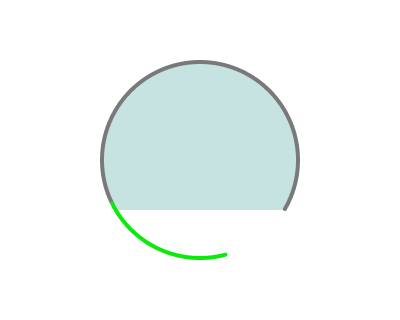

Равноудалённо от кромок. Исходные поверхности продлеваются (из-за того, что некоторые поверхности имеют скрученную форму, продление может быть невозможно).


images/download/attachments/147757038/Mode_%28by_edges%29.png

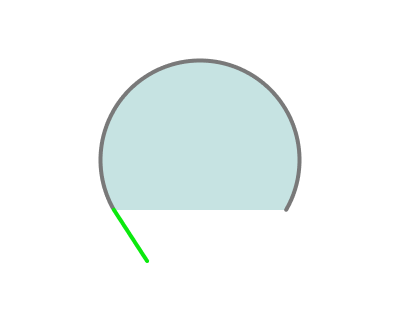

Интерполяция касательных кромок. Сначала продлеваются кромки, затем по ним достраивается поверхность.

images/download/attachments/147757038/Mode_%28by_faces%29.png

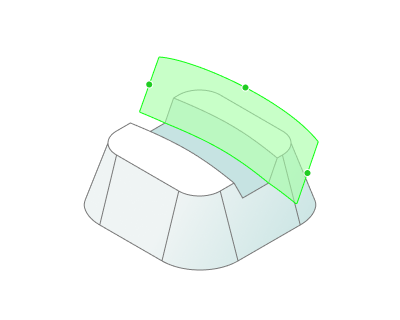

UV-бокс поверхности. Позволяет создать UV-пространство поверхности. Эта поверхность имеет интерактивные элементы для изменения своей области. Необходимо выбрать поверхность.


images/download/attachments/147757038/Surface_UV_Box.png

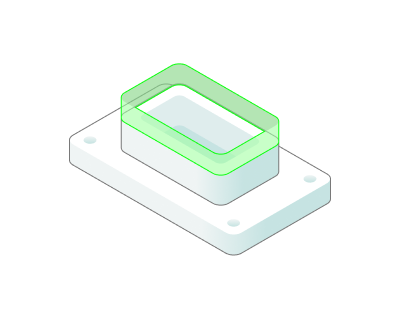

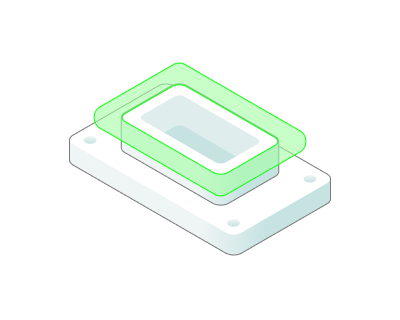

Альтернативная сторона. Выбор стороны ребра, с которой будет продлеваться поверхность.

images/download/attachments/147757038/Alternate_front_side_%28off%29.png images/download/attachments/147757038/Alternate_front_side_%28on%29.png

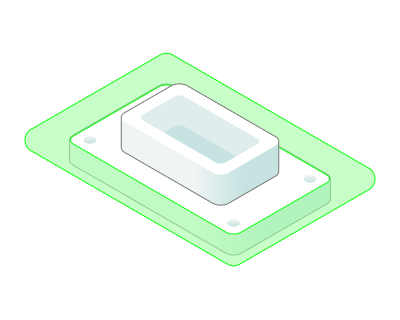

С исходной гранью. Продлённая поверхность образует единую поверхность с копией исходной поверхности.

images/download/attachments/147757038/With_source_faces_%28off%29.png images/download/attachments/147757038/With_source_faces_%28on%29.png

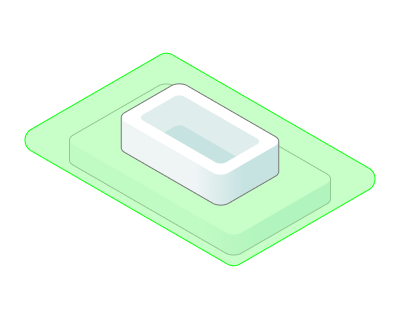

Заполнение отверстий. Закрывает отверстия на исходной поверхности, если их «радиус» меньше заданного значения.

images/download/attachments/147757038/With_source_faces_%28on%29.png images/download/attachments/147757038/Hole_capping.png
