Как создать заготовку из 3D-модели детали

images/download/attachments/147757865/image2025-8-5_9-28-50.png images/download/attachments/147757865/image2025-8-5_9-28-32.png

Область применения:

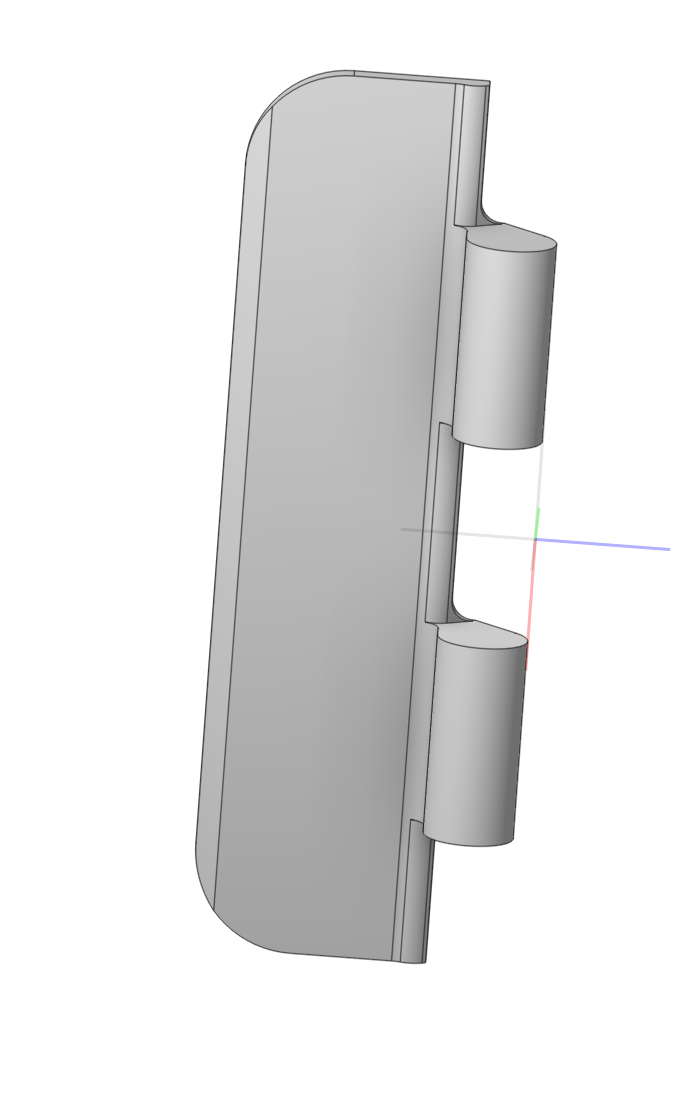

Это позволит вам быстро создать заготовку или упростить модель (удалить отверстие, карман и т. д.) для упрощения обработки. Функция работает с внешними файлами из других CAD-систем.

Процесс создания заготовки из 3D-модели детали включает следующие этапы:

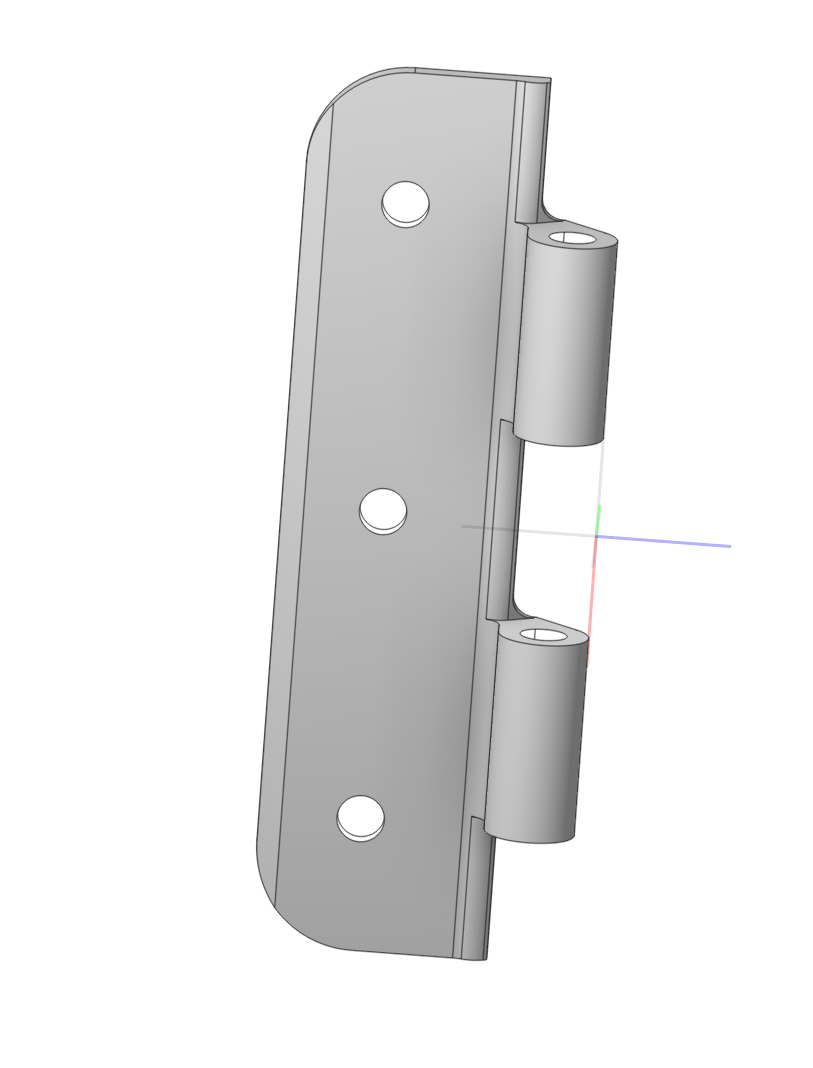

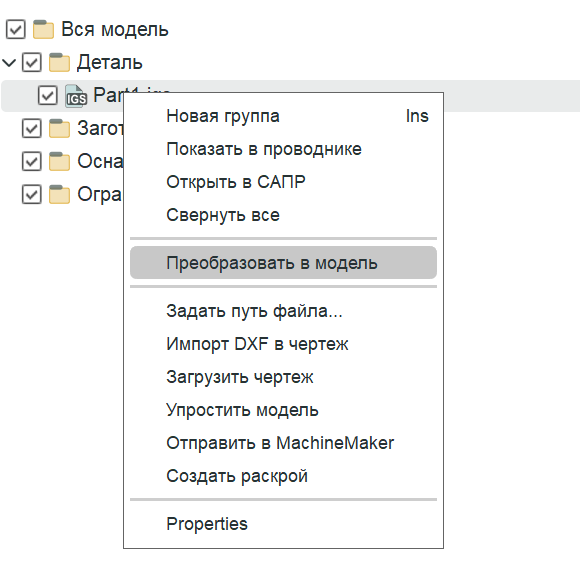

1.Конвертация 3D-модели в формат CAM-системы. Это требует щелчка правой кнопкой мыши по модели в дереве моделей и выбора опции Преобразовать в Модель.

images/download/attachments/147757865/image2025-9-22_14-46-15.png images/download/attachments/147757865/image2025-8-5_9-28-50.png

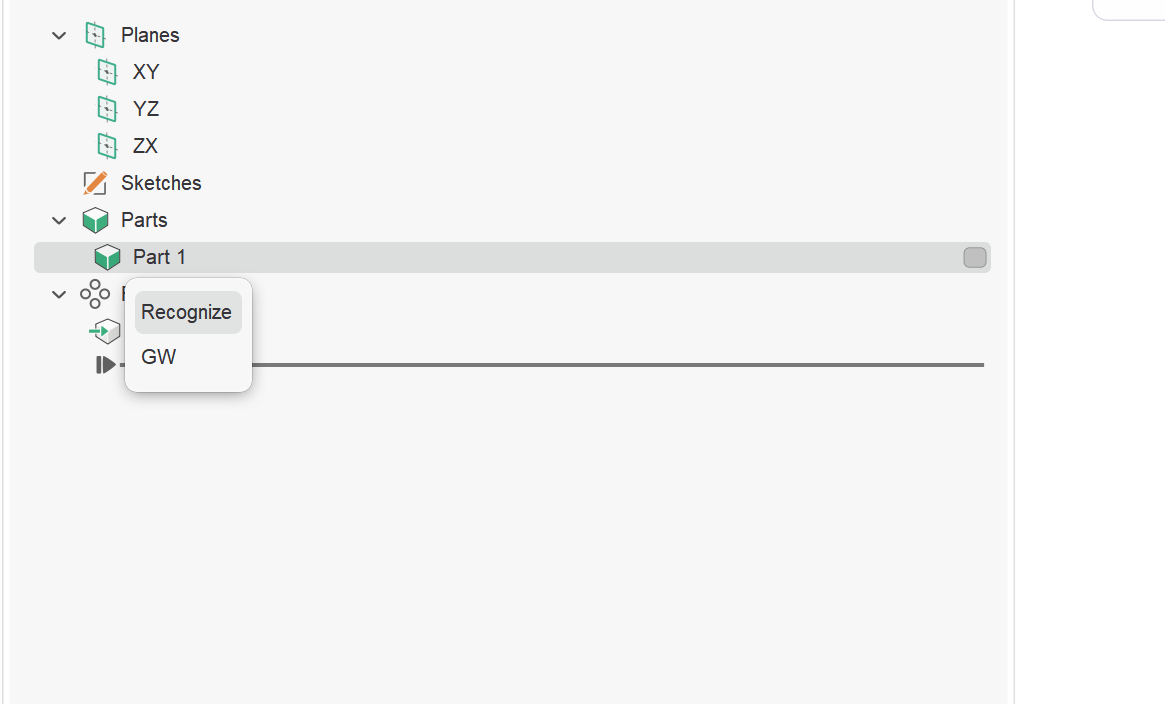

2.После того как модель откроется в режиме Модель, щелкните правой кнопкой мыши по модели в дереве построения и выберите опцию Распознать.


images/download/attachments/147757865/image2025-8-5_9-29-59.png

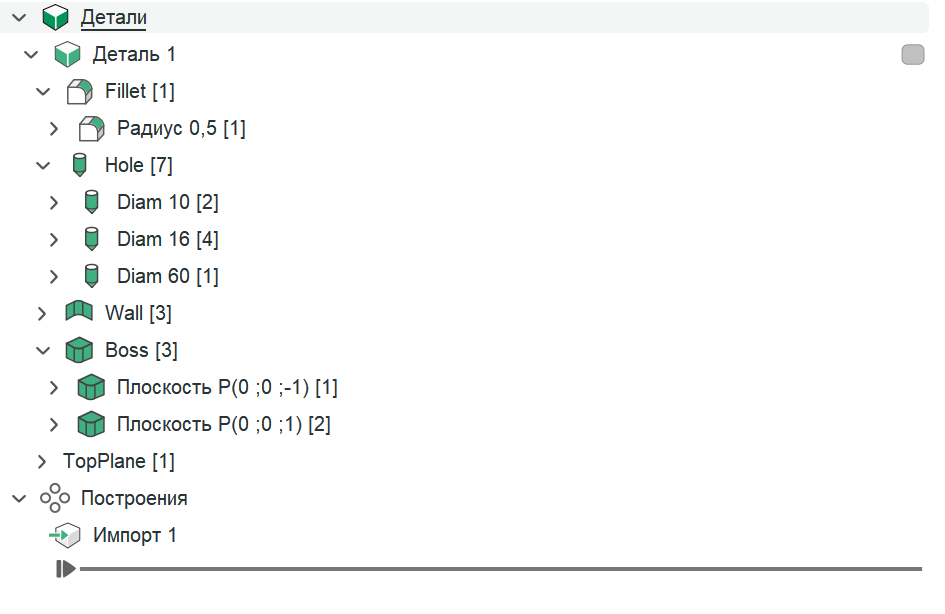

3. После этого типовые элементы, такие как отверстия, карманы и другие, будут выделены в дереве построения.

images/download/attachments/147757865/image2025-9-22_14-48-27.png

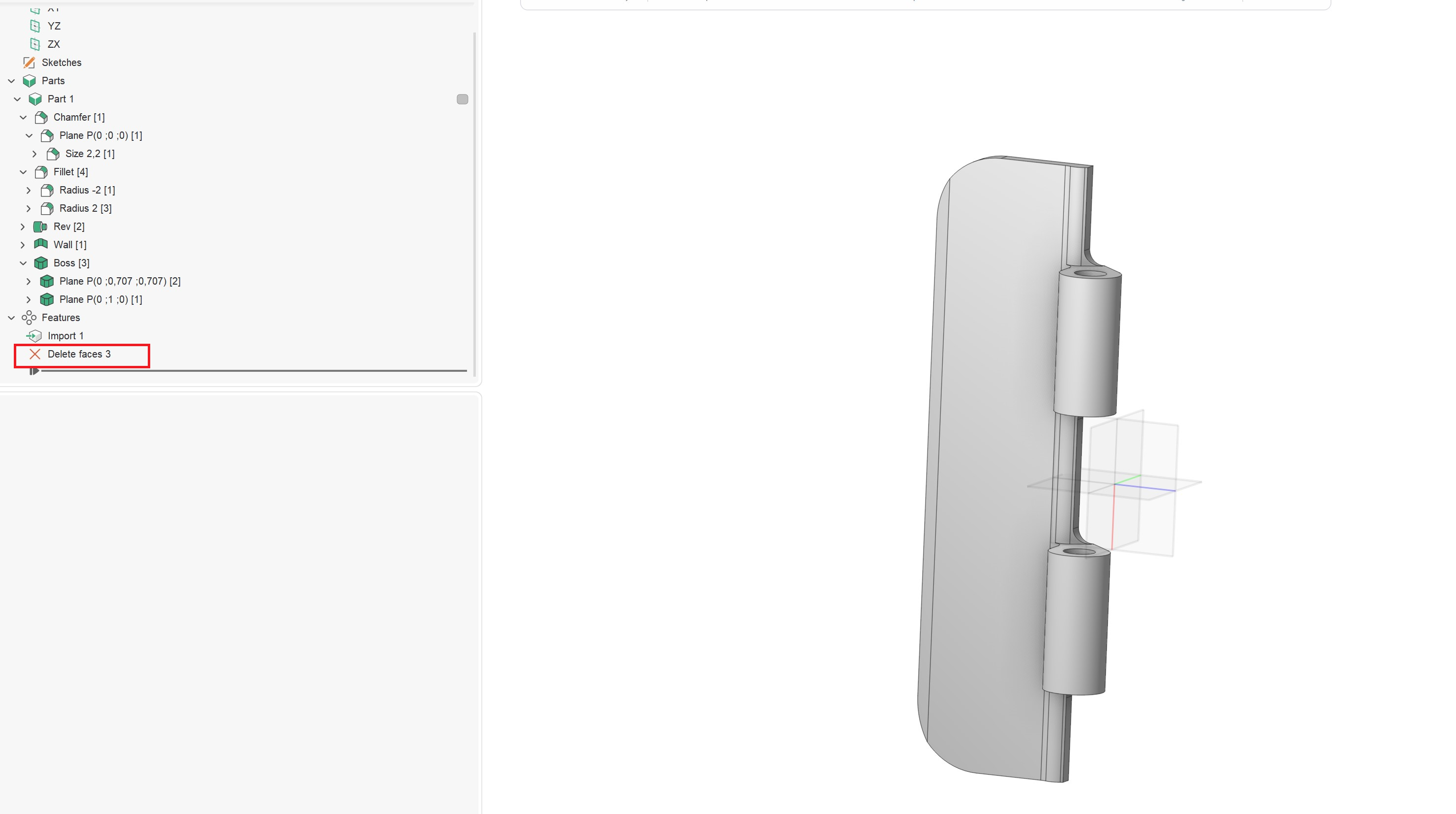

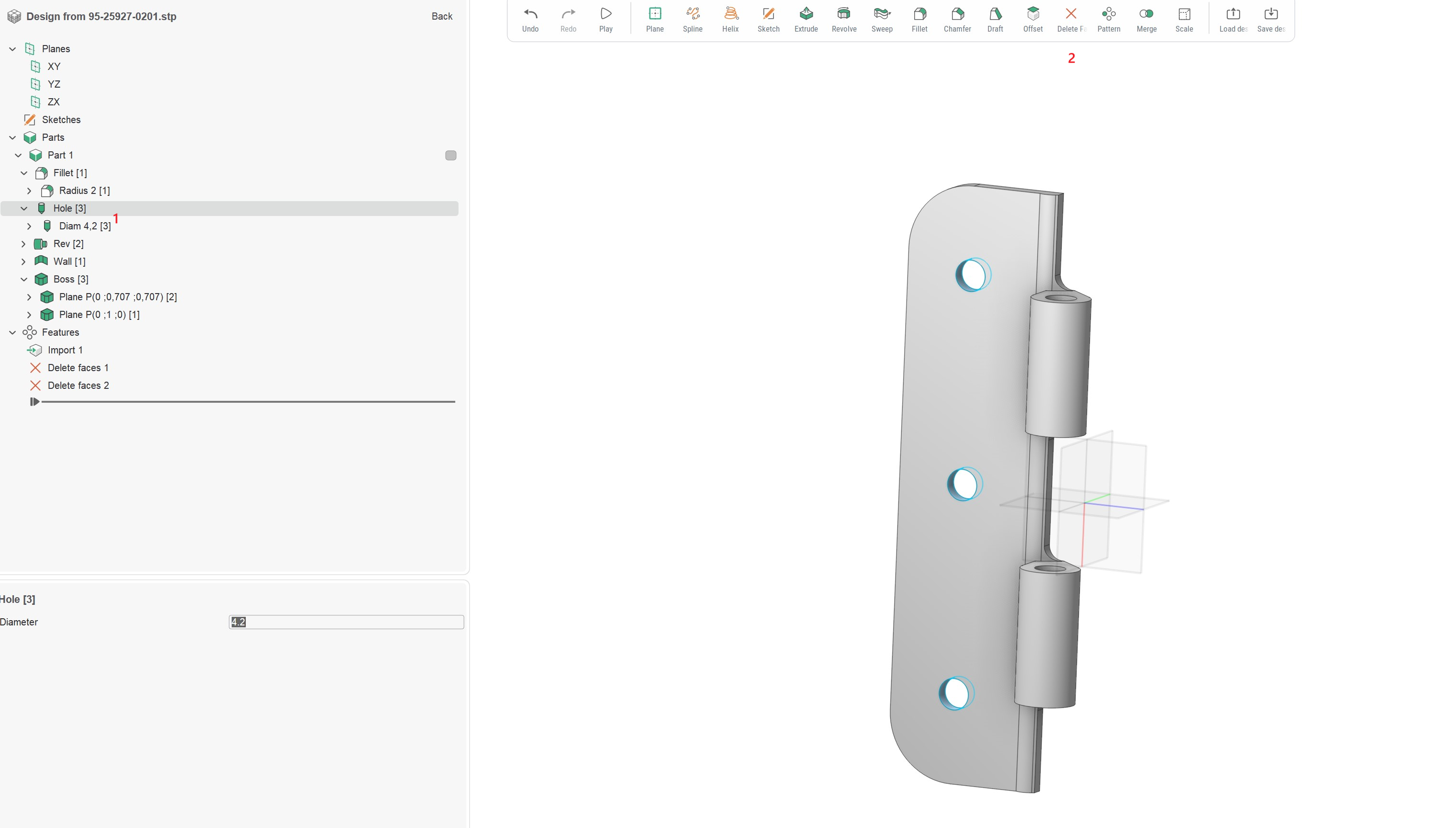

4.С помощью инструментов Удалить или Смещения вы можете создать заготовку в соответствии с вашими требованиями.

images/download/attachments/147757865/image2025-8-5_9-32-52.png images/download/attachments/147757865/image2025-8-5_9-33-57.png

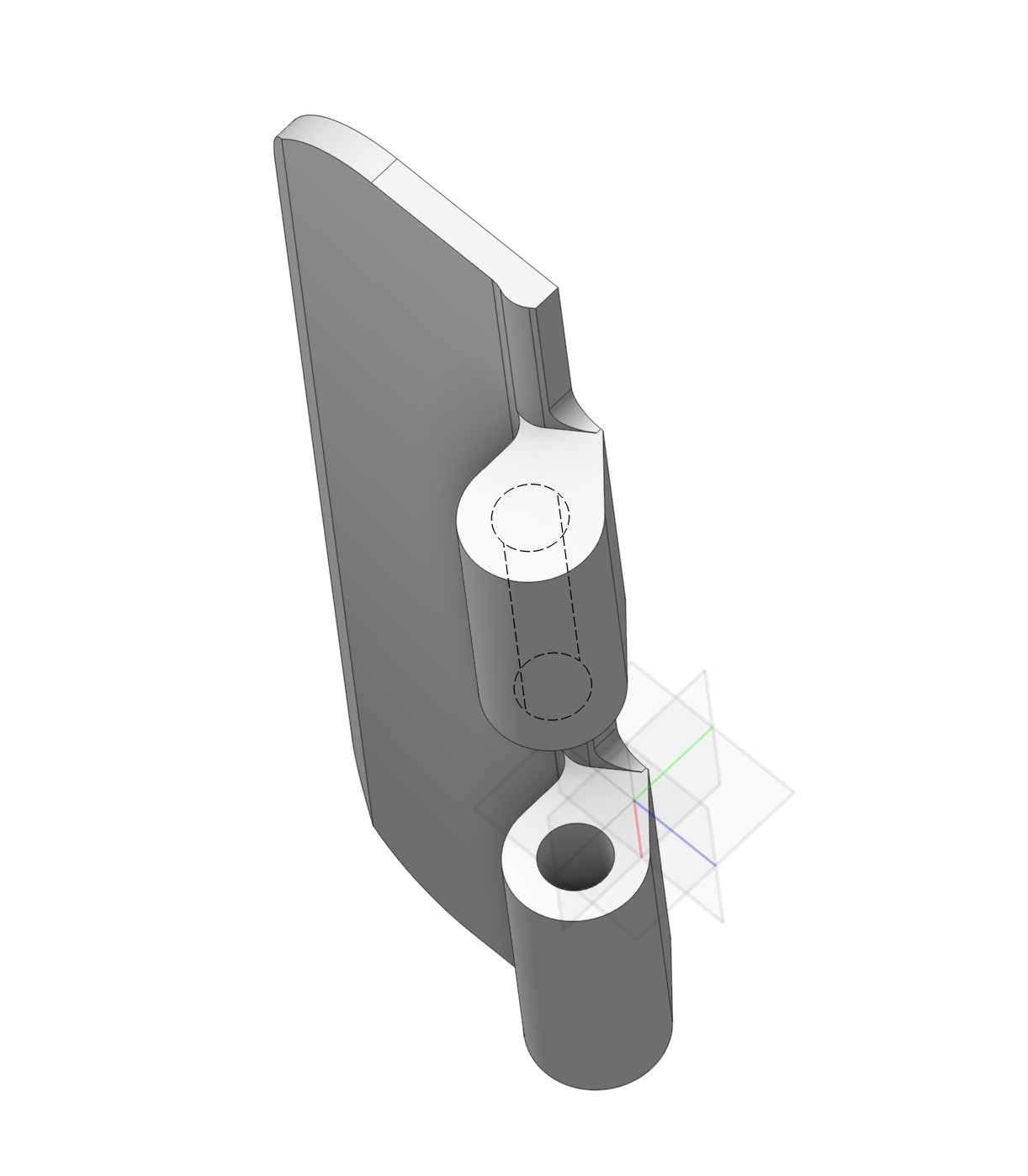

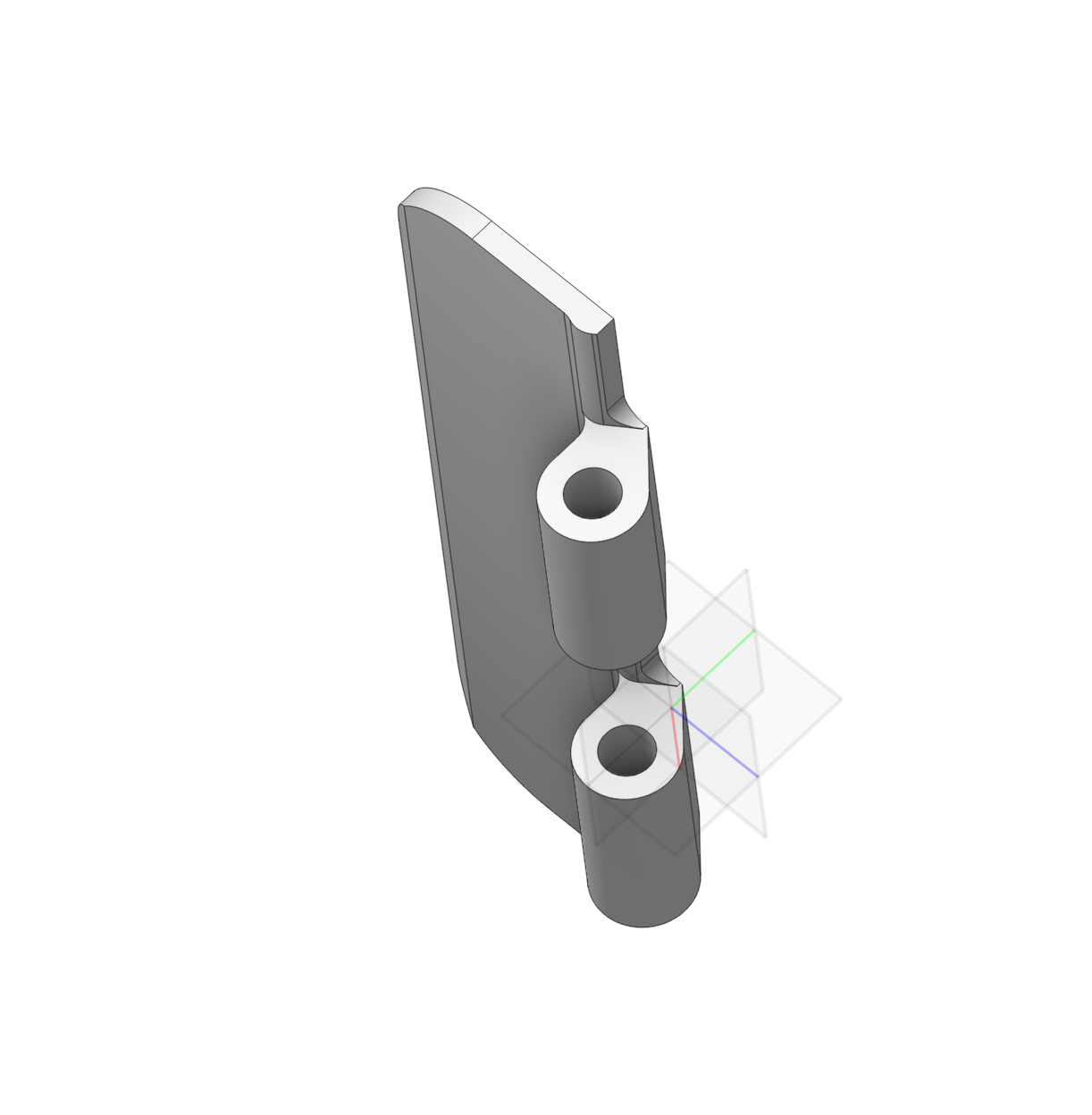

Вы также можете выбрать отдельную поверхность для её упрощения. Для этого используйте функцию Удаление поверхности.

images/download/attachments/147757865/image2025-8-5_9-36-30.png images/download/attachments/147757865/image2025-8-5_9-36-43.png

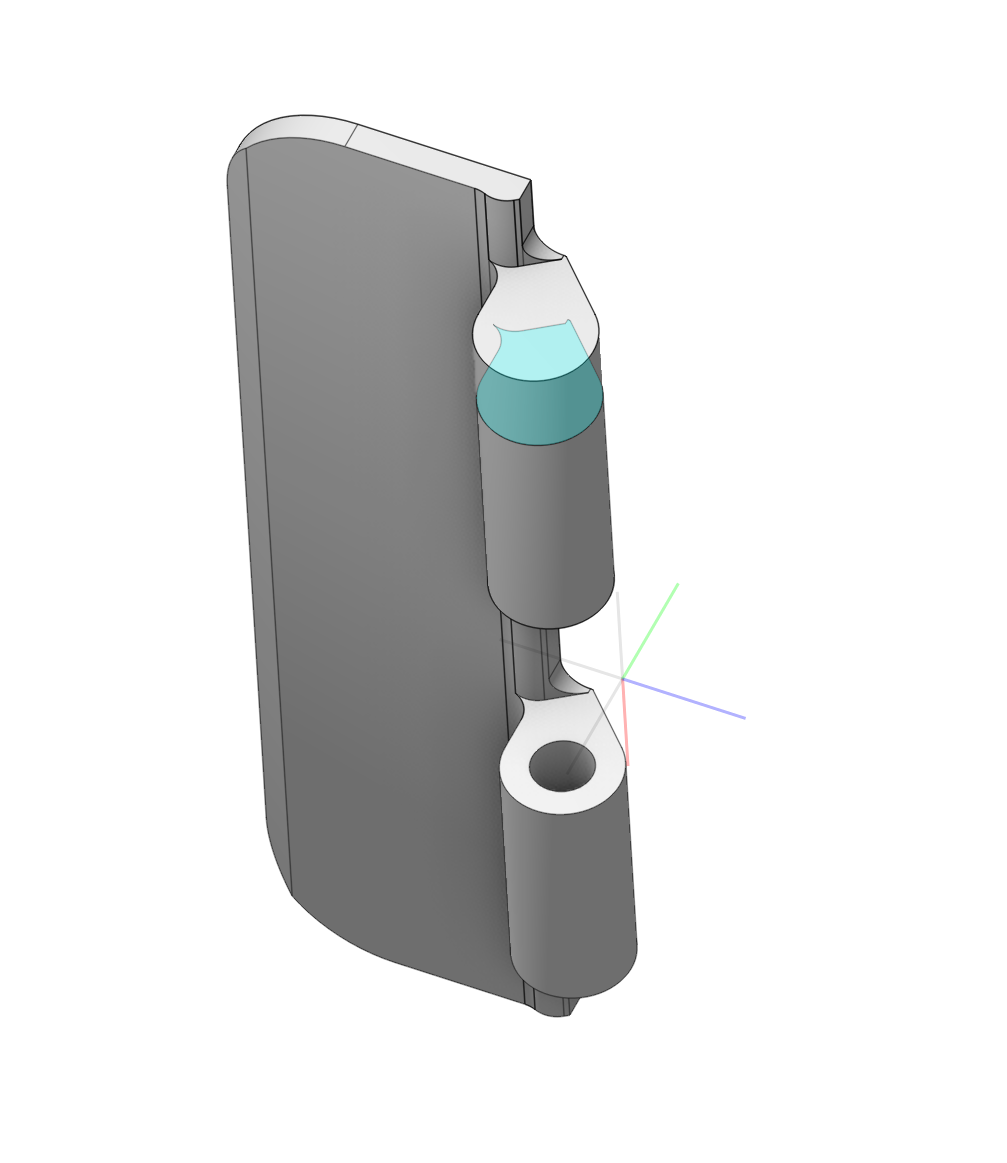

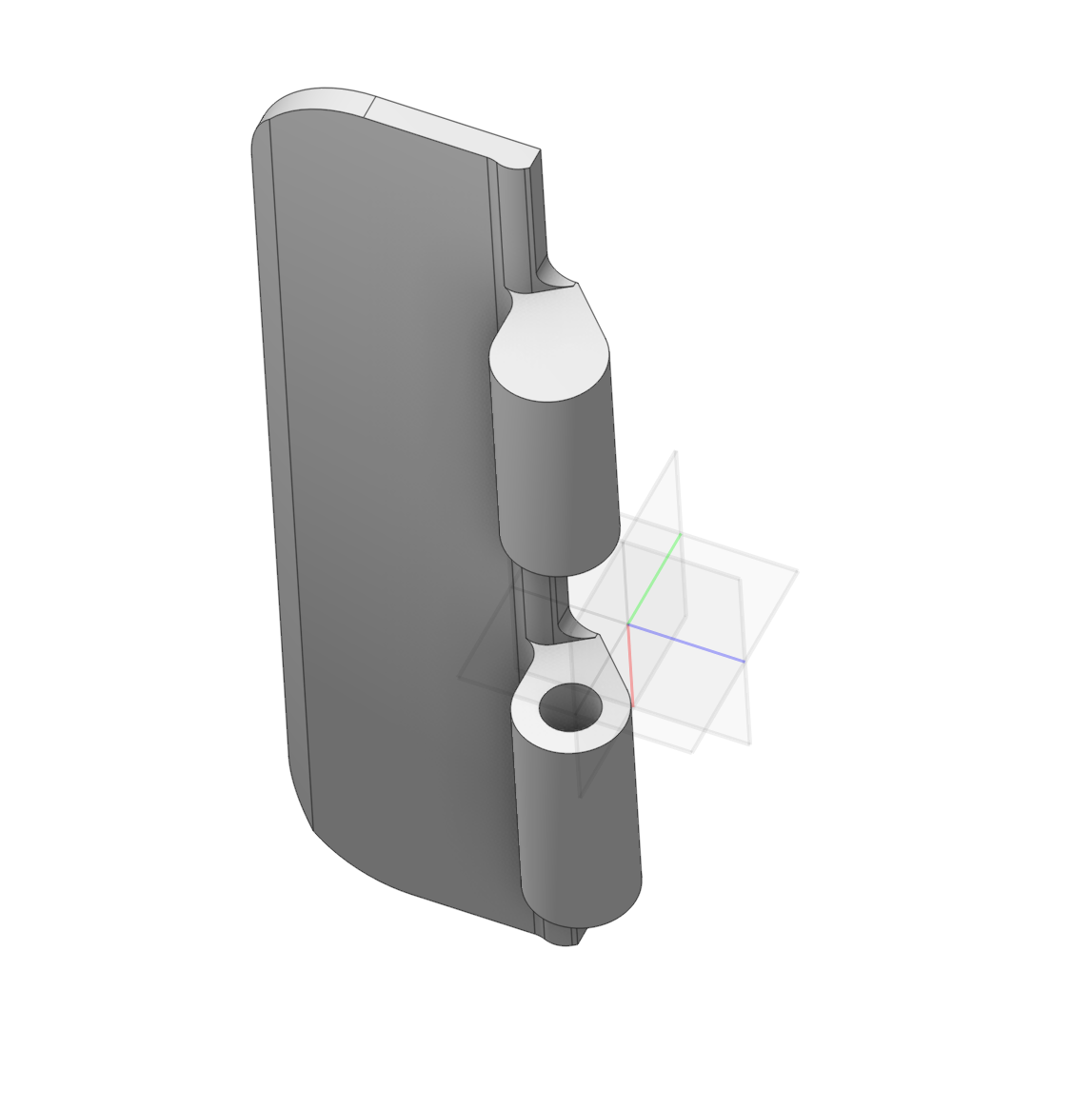

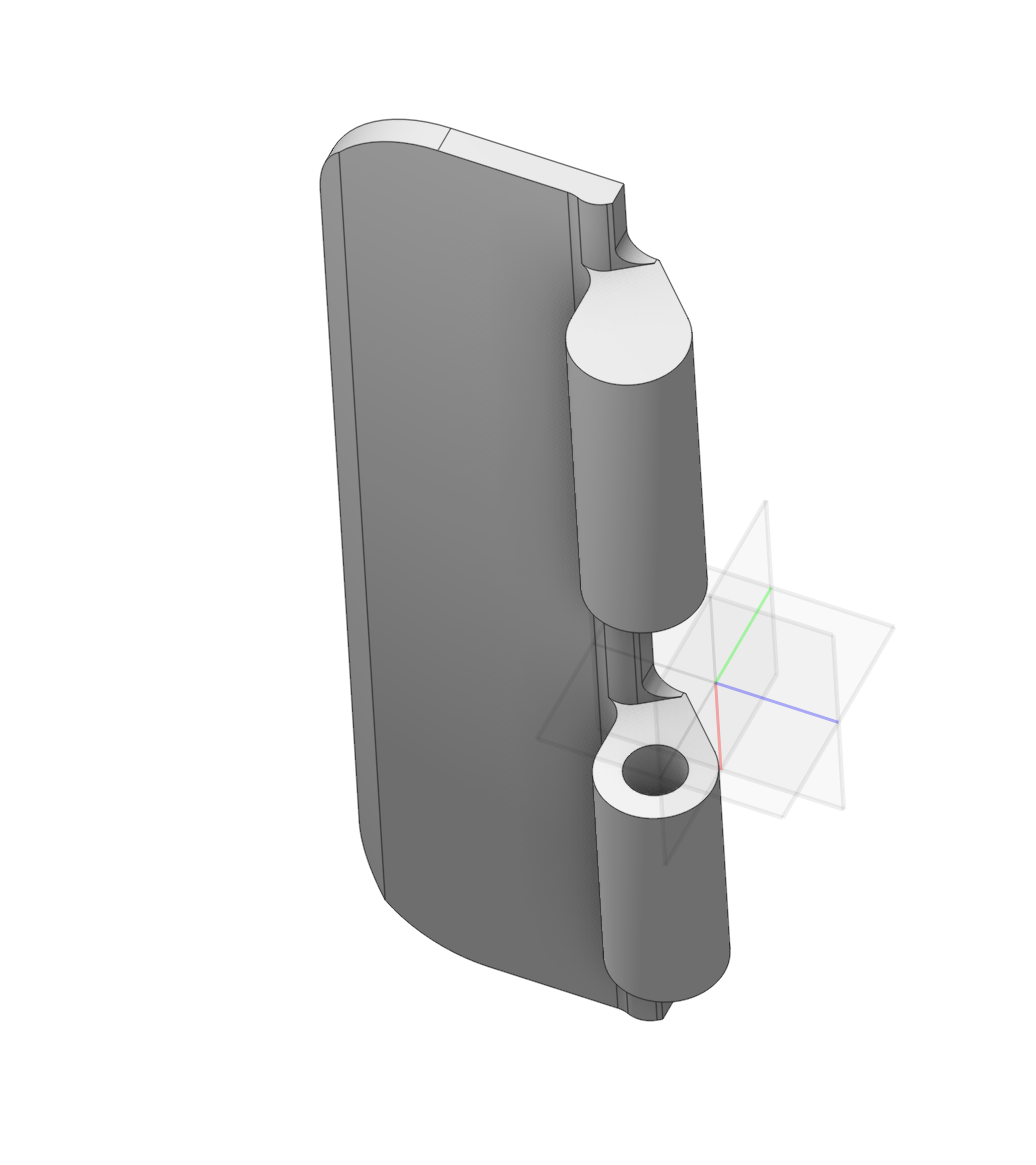

Если вам также необходимо выполнить смещение поверхности, используйте функцию Смещение.

images/download/attachments/147757865/image2025-8-5_9-39-29.png images/download/attachments/147757865/image2025-8-5_9-39-46.png images/download/attachments/147757865/image2025-8-5_9-40-2.png
