Импорт геометрической модели из внешней системы

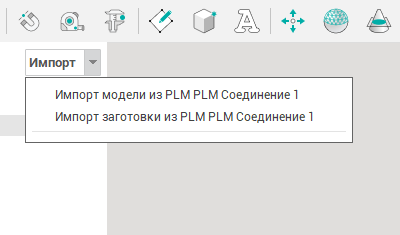

Геометрические модели деталей и заготовок можно импортировать напрямую из системы PLM с помощью кнопки Импорт на панели инструментов главного окна.
Эта кнопка содержит стрелку, открывающую выпадающее меню с дополнительными параметрами импорта:

  • Импортировать модель из PLM

  • Импортировать заготовку из PLM

Каждый из этих пунктов содержит подменю, в котором можно выбрать настроенное подключение к PLM.

Примечание: параметры, связанные с PLM, отображаются только в том случае, если настроено хотя бы одно подключение к PLM.

images/download/attachments/147764418/image2025-8-14_18-45-3.png

Импорт геометрической модели из внешней системы

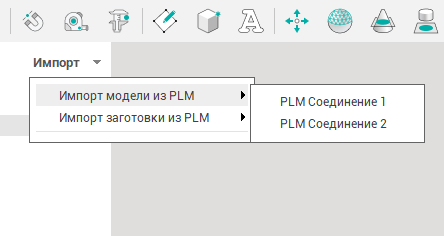

Нажмите на стрелку рядом с кнопкой Импорт, затем выберите Импортировать модель из PLM[имя подключения].

images/download/attachments/147764418/image2025-8-14_18-46-45.png

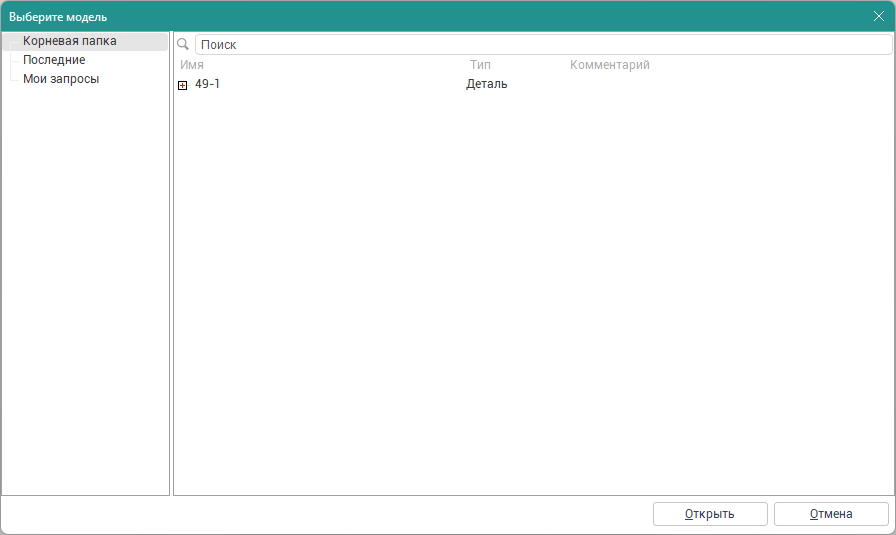

Откроется окно с древовидным списком доступных геометрических моделей во внешней системе. Выберите нужную модель и нажмите Открыть. Модель будет импортирована в текущий проект.

images/download/attachments/147764418/image2025-8-14_18-47-43.png

Импорт заготовки из внешней системы

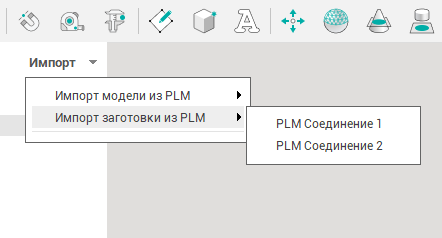

Нажмите на стрелку рядом с кнопкой Импорт, затем выберите Импортировать заготовку из PLM[имя подключения].

images/download/attachments/147764418/image2025-8-14_18-49-41.png

Перейдите по структуре объектов во внешней системе, чтобы найти нужную заготовку, затем нажмите Открыть. Выбранная заготовка будет импортирована в текущий проект.

images/download/attachments/147764418/image2025-8-14_18-49-15.png
