Позиционирование детали на станке

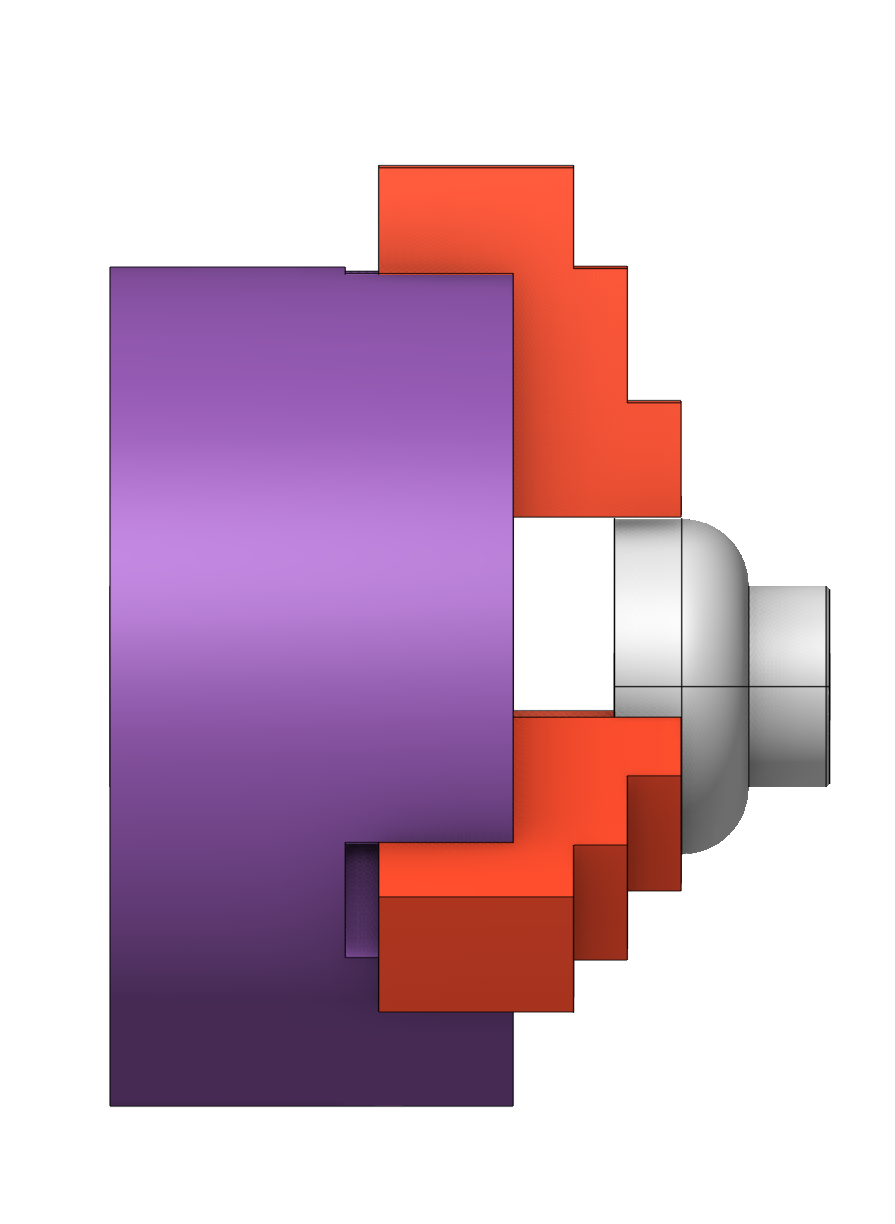

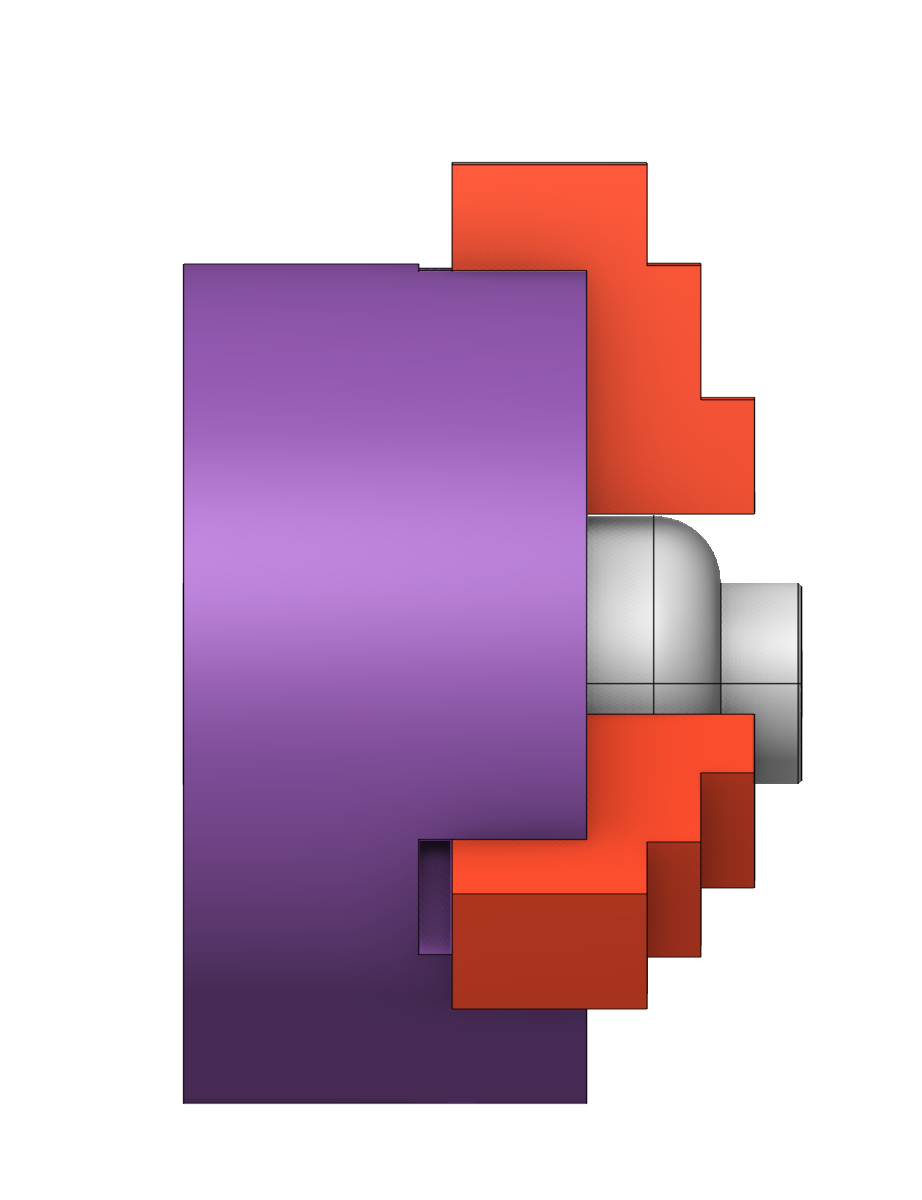

images/download/attachments/147758420/image2024-7-23_12-1-39.png images/download/attachments/147758420/image2024-7-23_12-2-16.png

Область применения:

Положение детали на станке определяется параметром Установ на панели Наладка. (Узнать больше).

Принципы работы с окном.

Для того , чтобы изменить установ детали, просто нажмите кнопку с многоточием рядом с параметром. Долдно появится диалоговое окно Установ заготовки.

В этом диалоге вы можете задать Геометрическую СК заготовки и дополнительные преобразования заготовки, состоящие из перемещения вдоль осей станка X, Y, Z и вращения вокруг тех же осей станка.

СК геометрии определяет начальное положение заготовки в приспособлении: заготовка закрепляется в приспособлении таким образом, что СК геометрии совмещается с присоединительной системой координат приспособления, которая определяется параметром СК станка.

Смещение вдоль используется для дополнительного перемещения заготовки по осям X, Y и Z.

Поворот используется для дополнительного вращения заготовки вокруг соответствующих осей..

Задавать установ очень удобно с помощью колеса мыши. Просто поместите указатель мыши над параметром, который Вы хотите изменить и прокрутите колесо мыши. Результат немедленно отображается в графической области.

Другой удобный способ это интерактивное перетаскивание заготовки прямо в графическом окне. Хватайте за подсвечиваемые якорные точки и тяните или вращайте в желаемом направлении до получения нужной позиции. Также вы можете щелкнуть мышью по габаритному квадрату на одном из ортогональных направлений для того чтобы быстро положить заготовку на стол соответствующей стороной.
