Интеллектуальный выбор объектов
Область применения:
Функциональность позволяет сэкономить время при выборе различных элементов детали благодаря определённым правилам.
Чтобы активировать конкретный алгоритм, нужно использовать разные горячие клавиши:
Двойной щелчок по элементу 3D-модели..

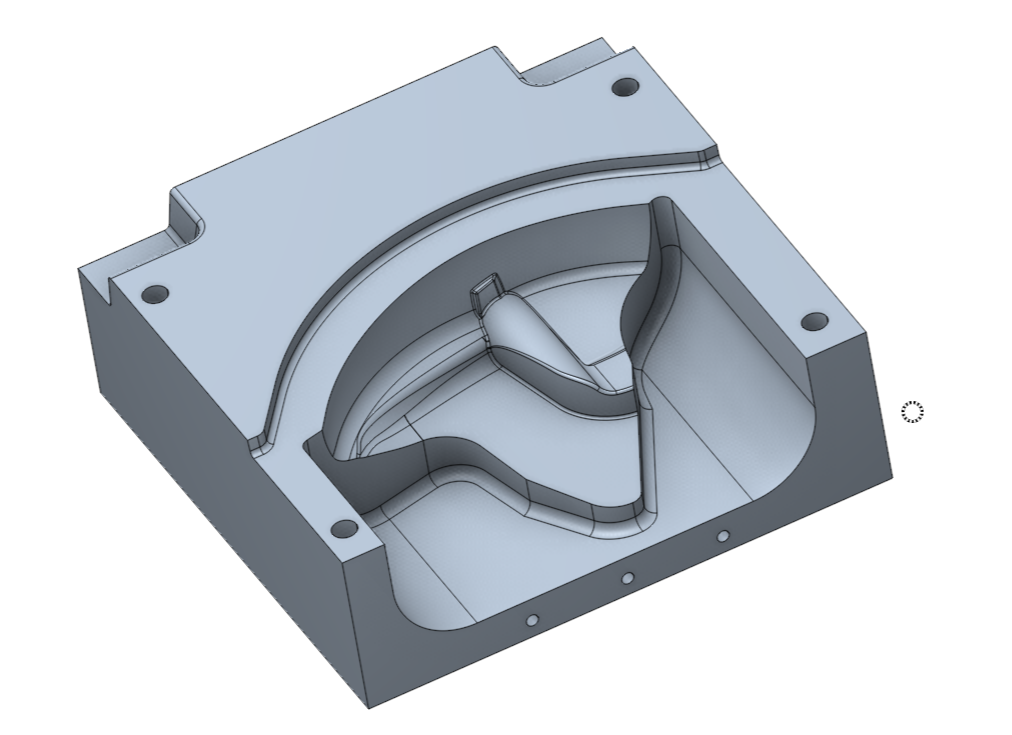

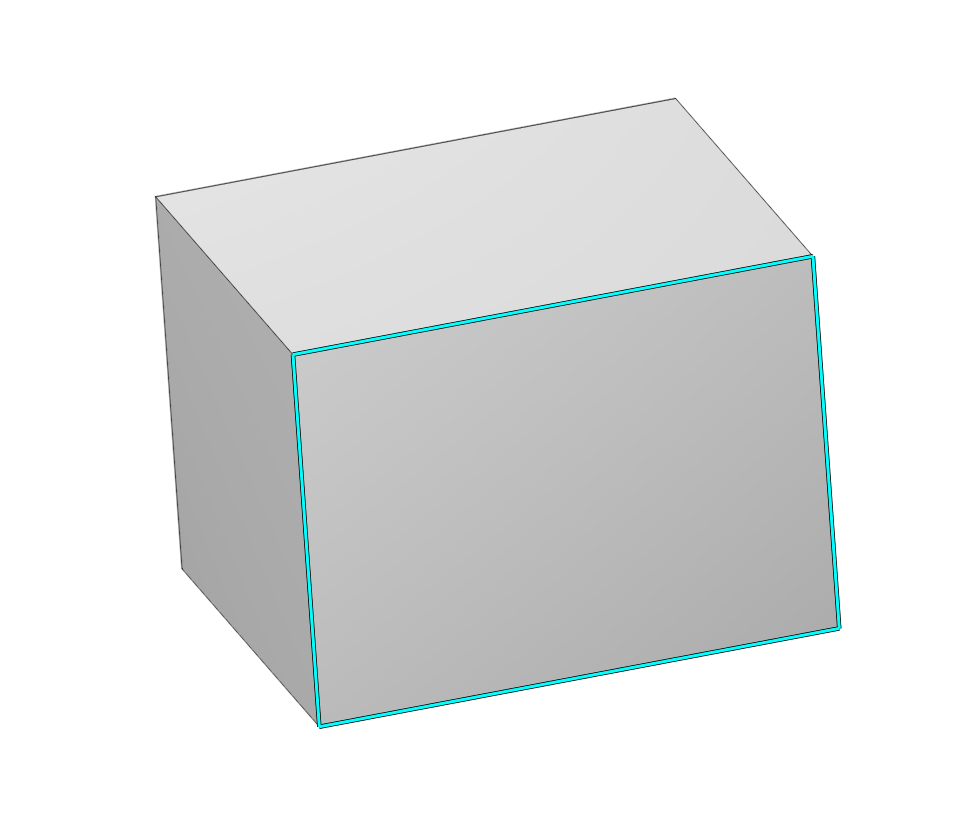

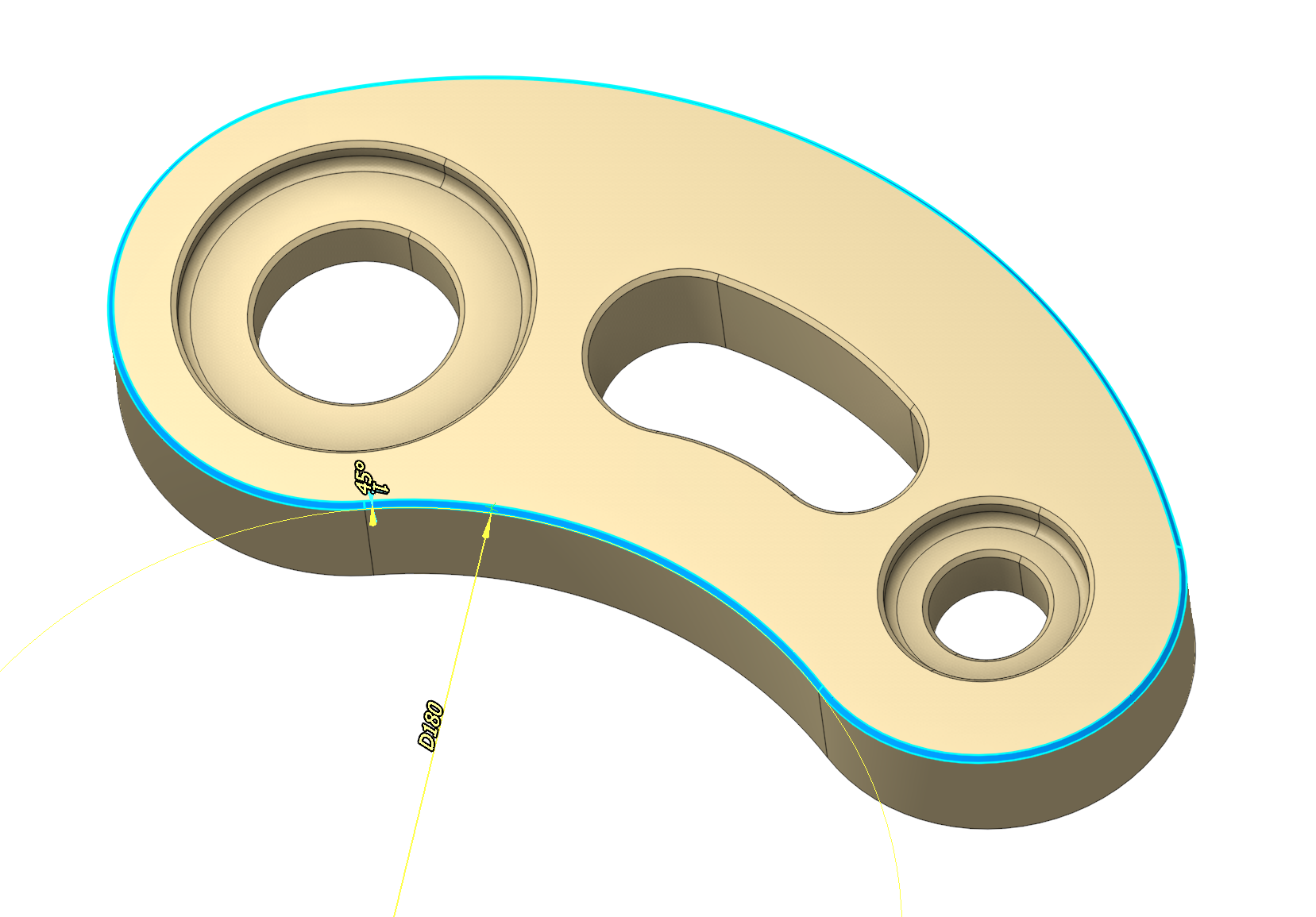

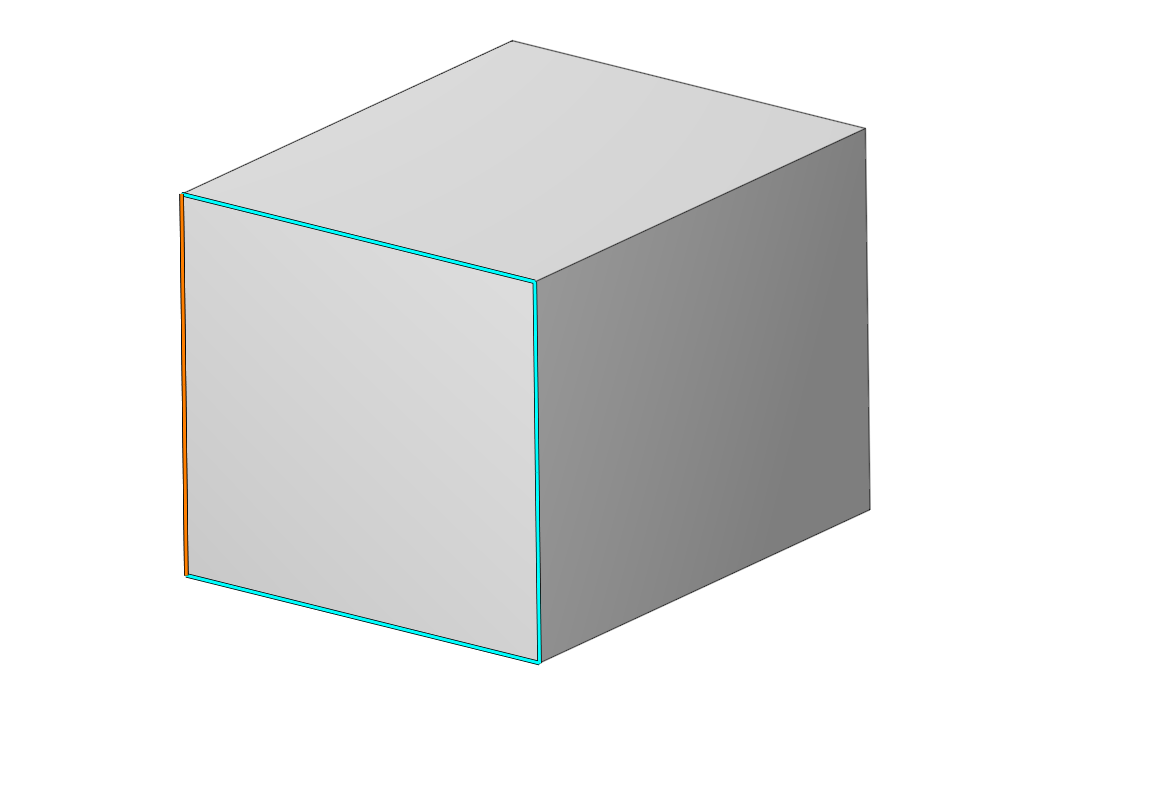

Двойной щелчок на ребре модели выделяет все касательные ребра.

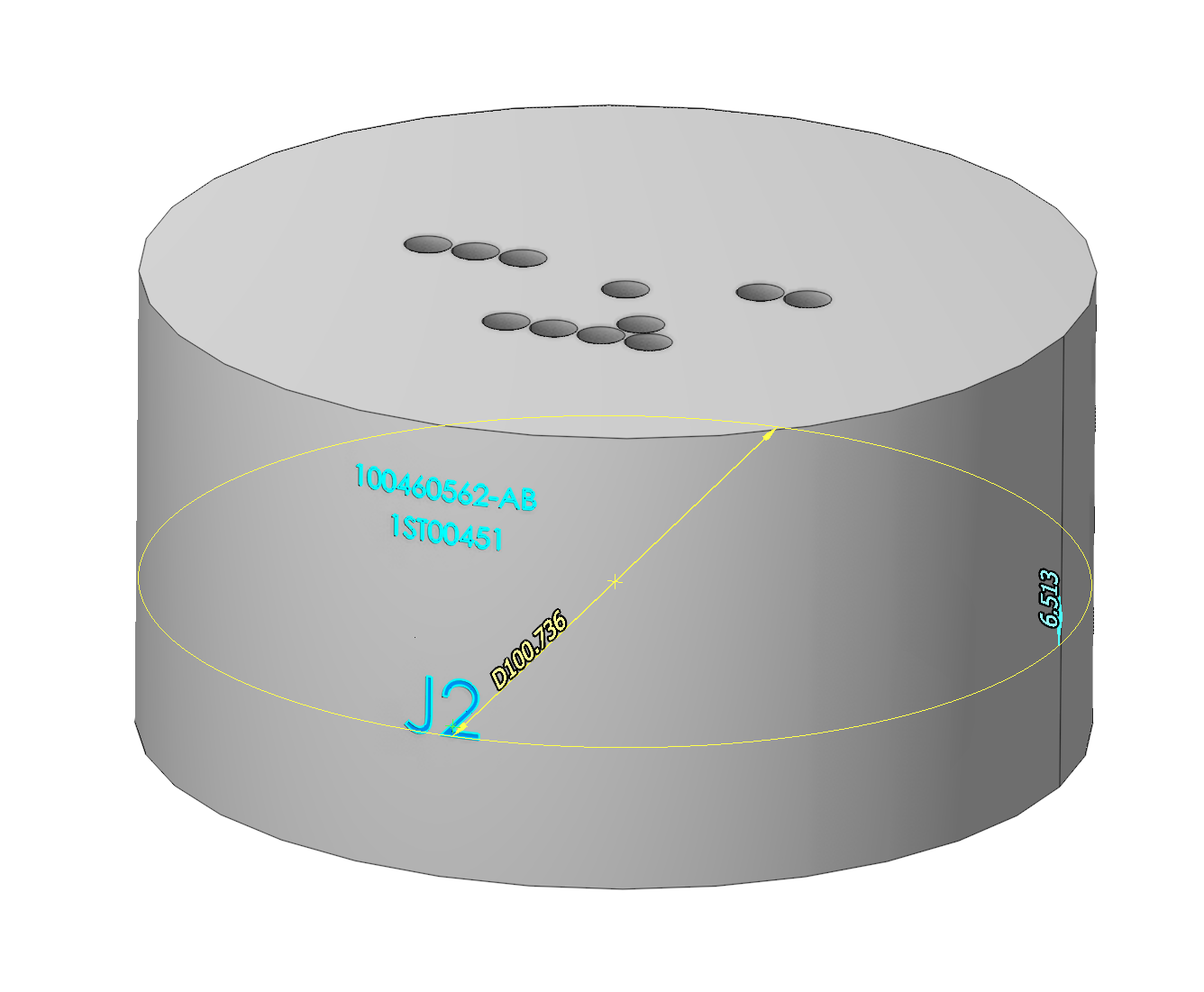

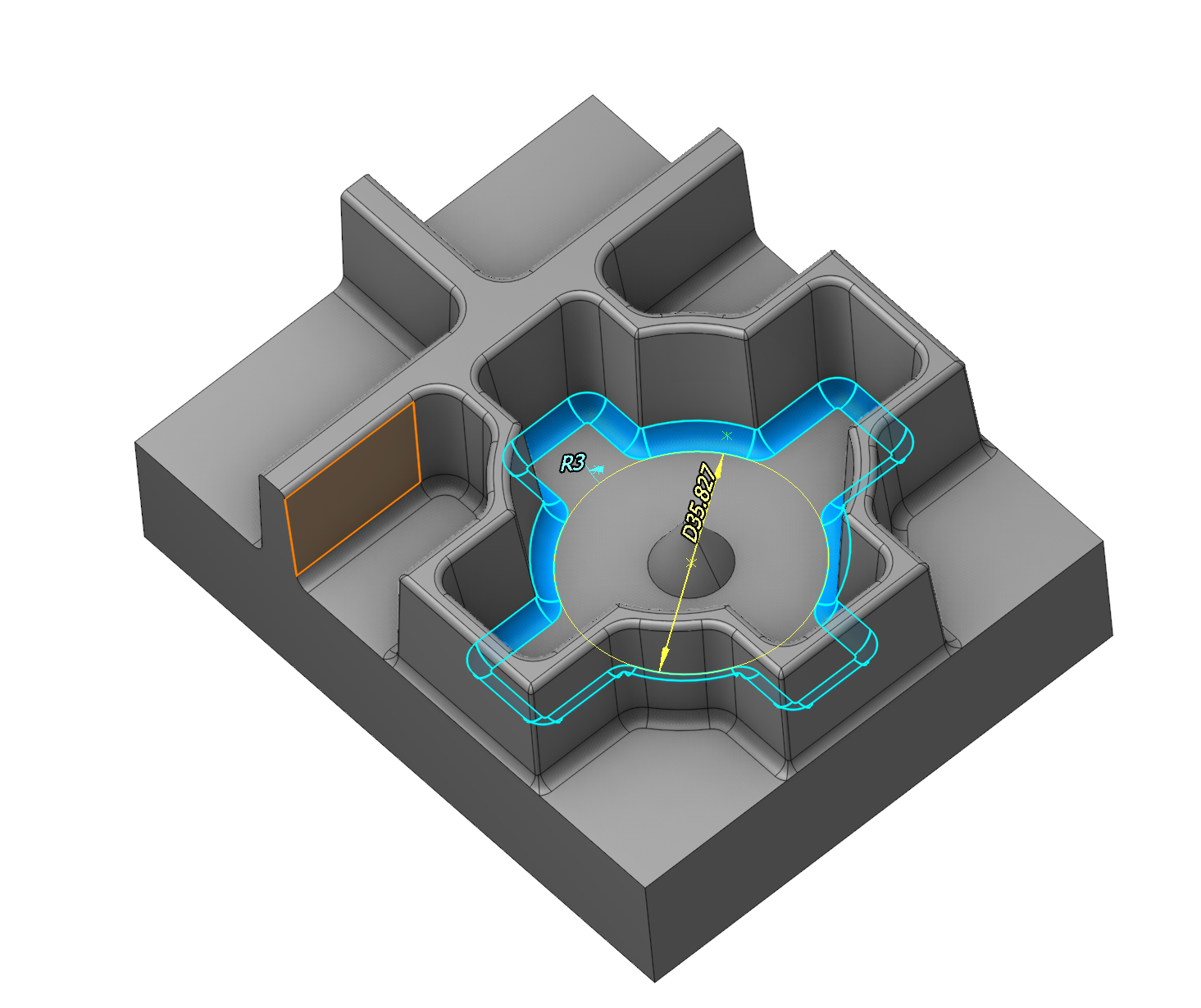

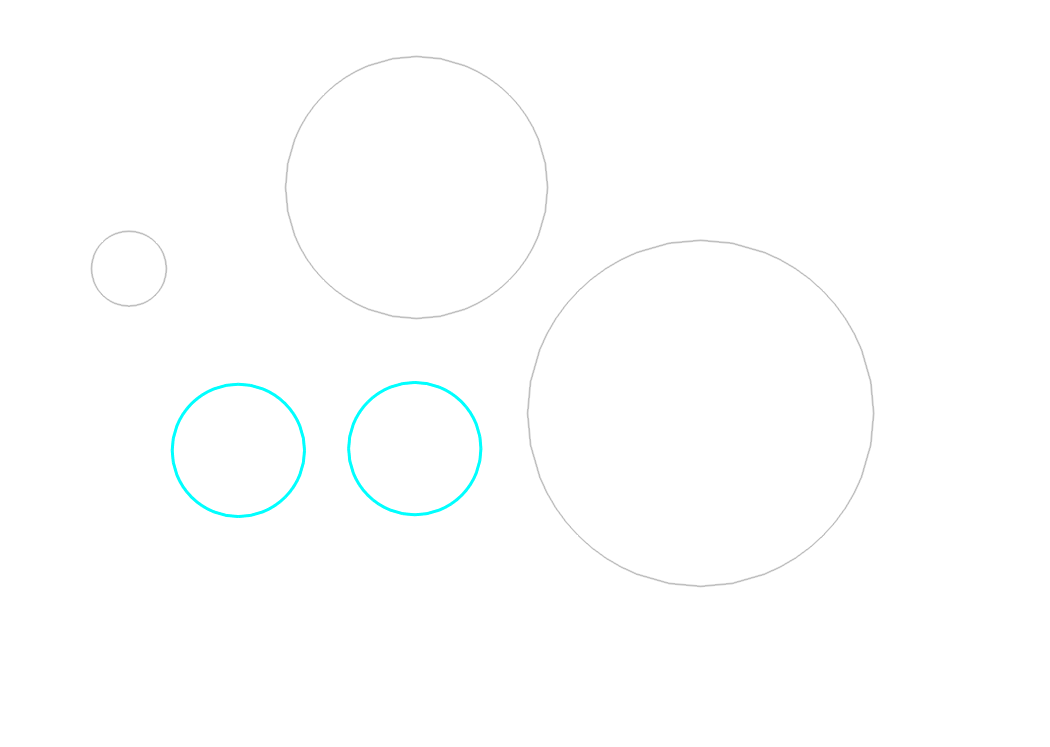

Двойной щелчок по окружности выделяет все окружности с тем же диаметром.

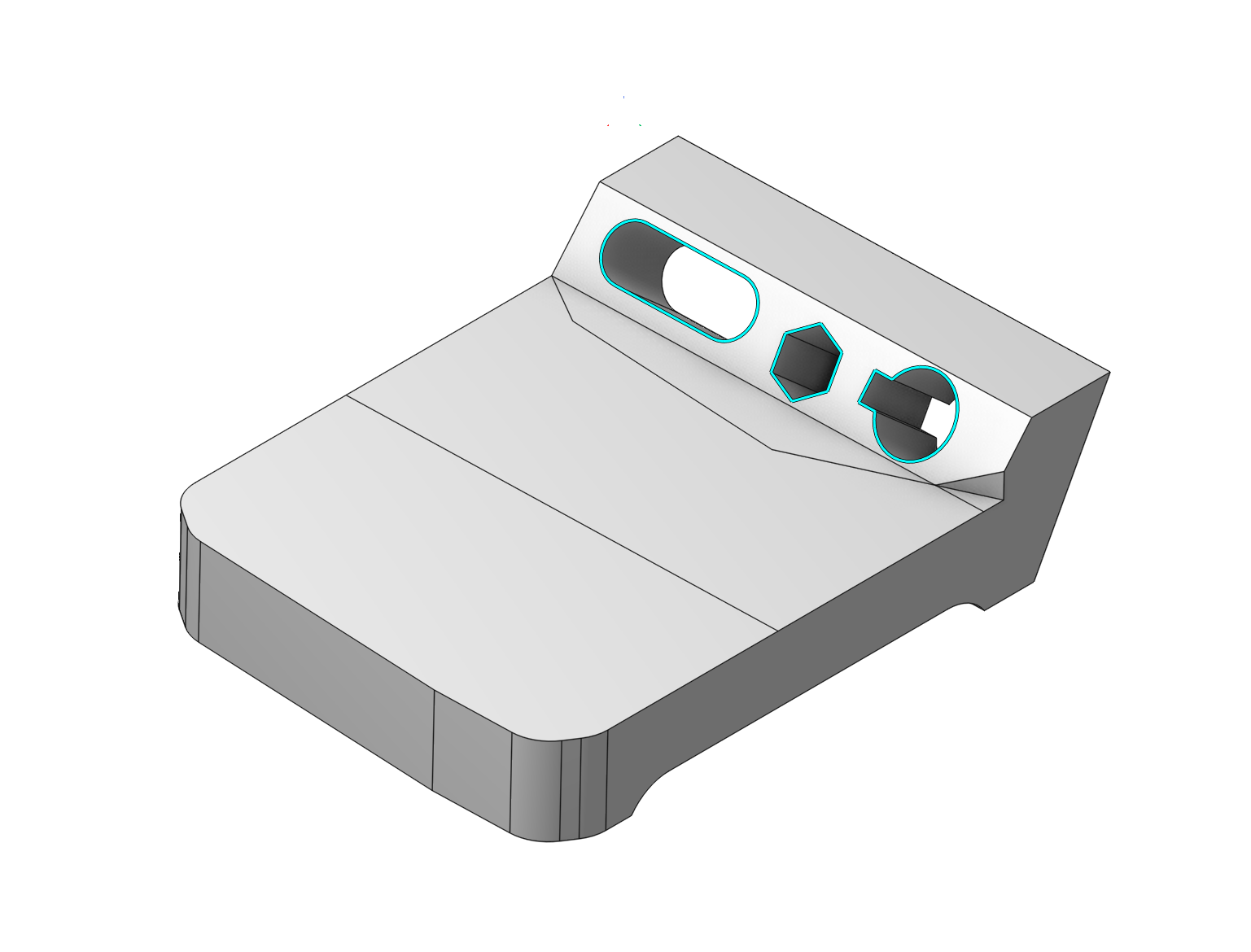

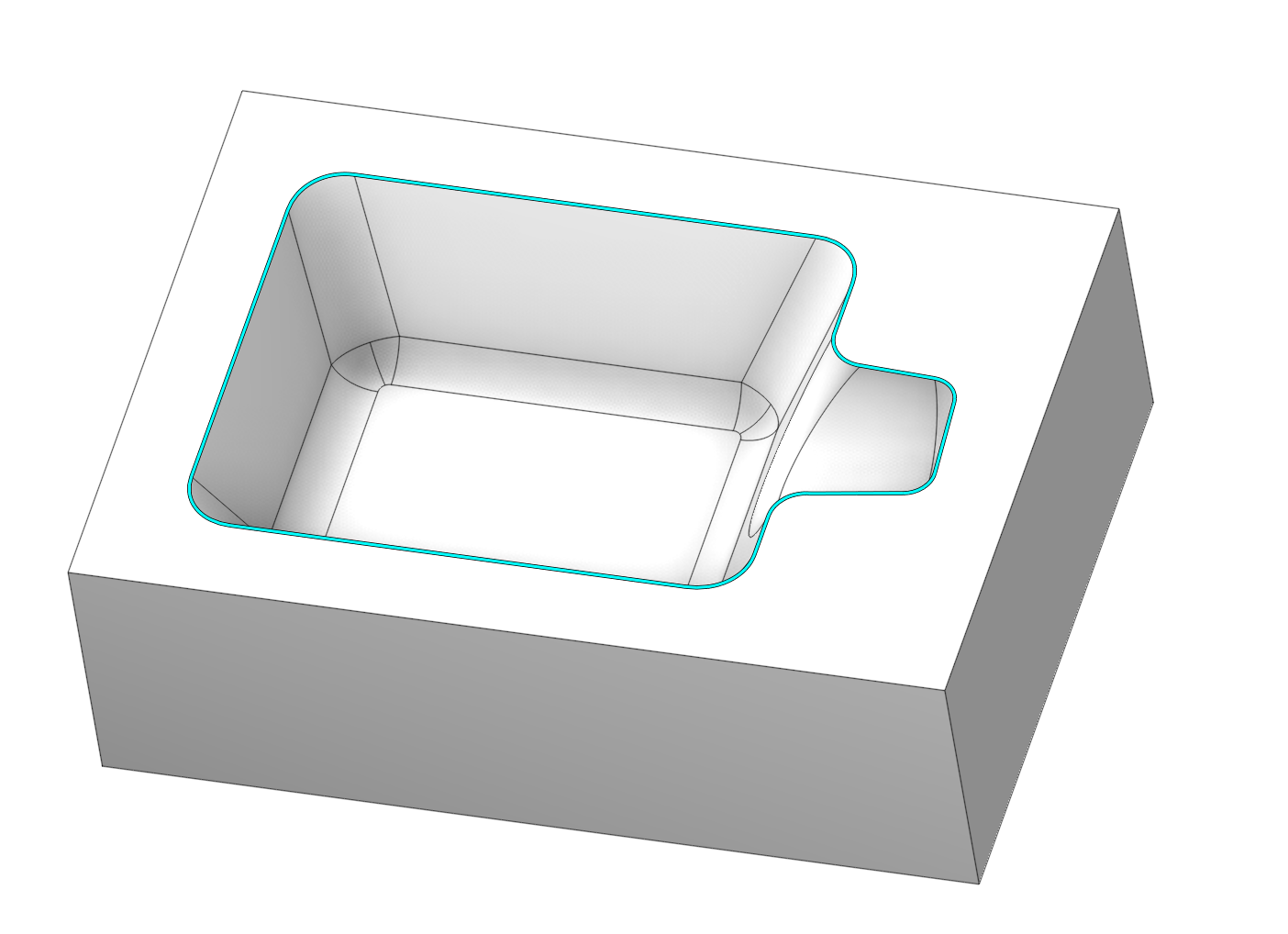

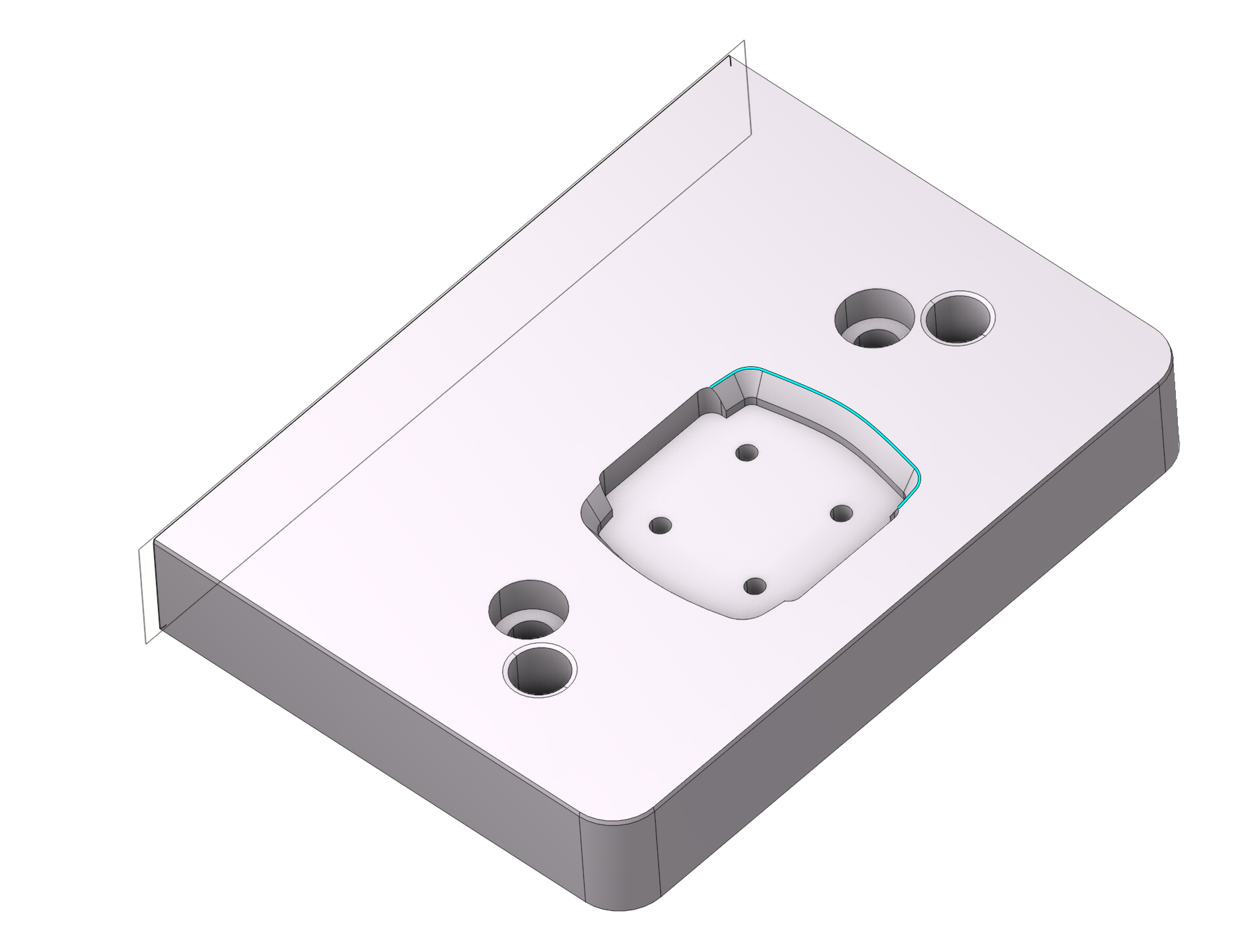

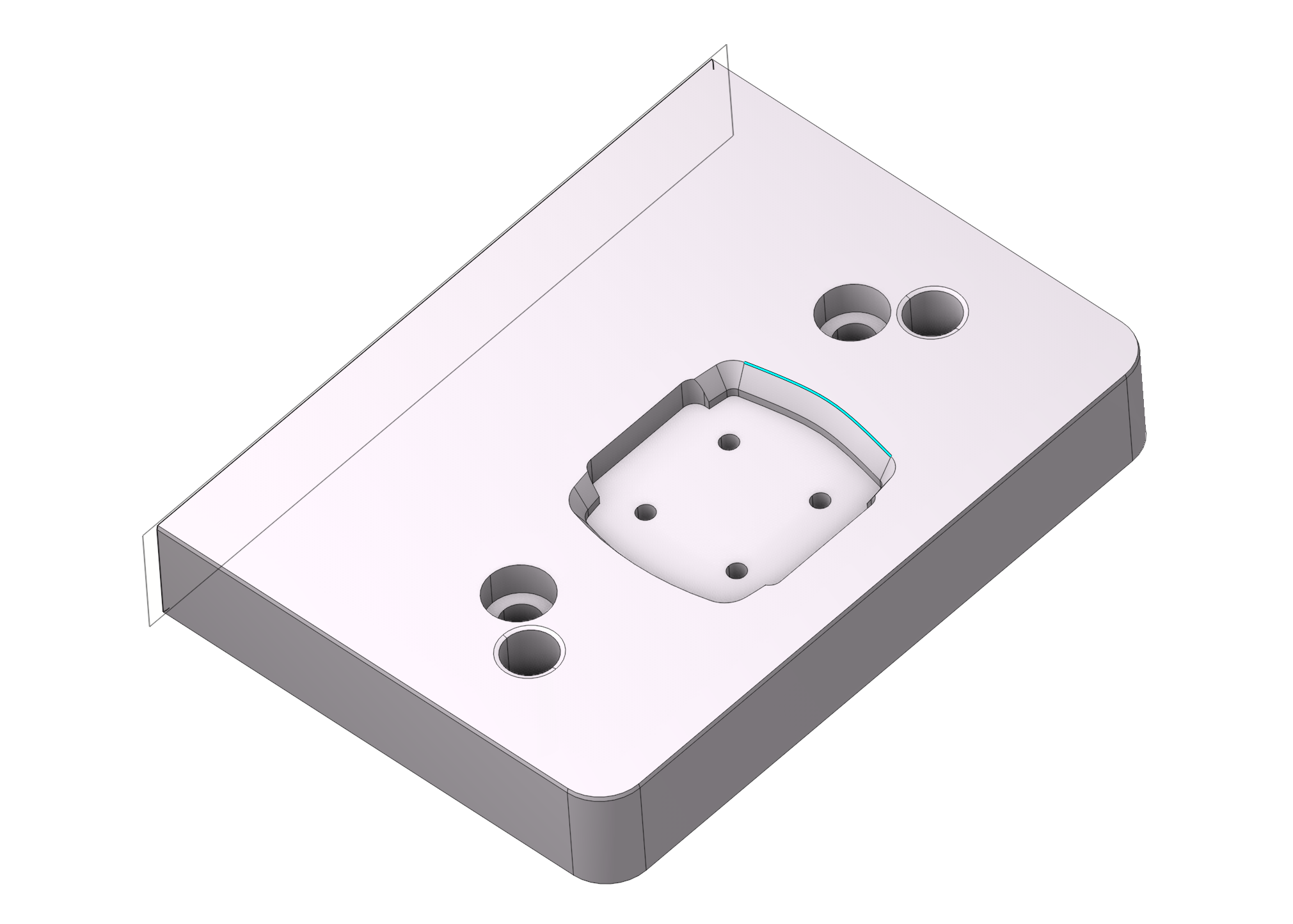

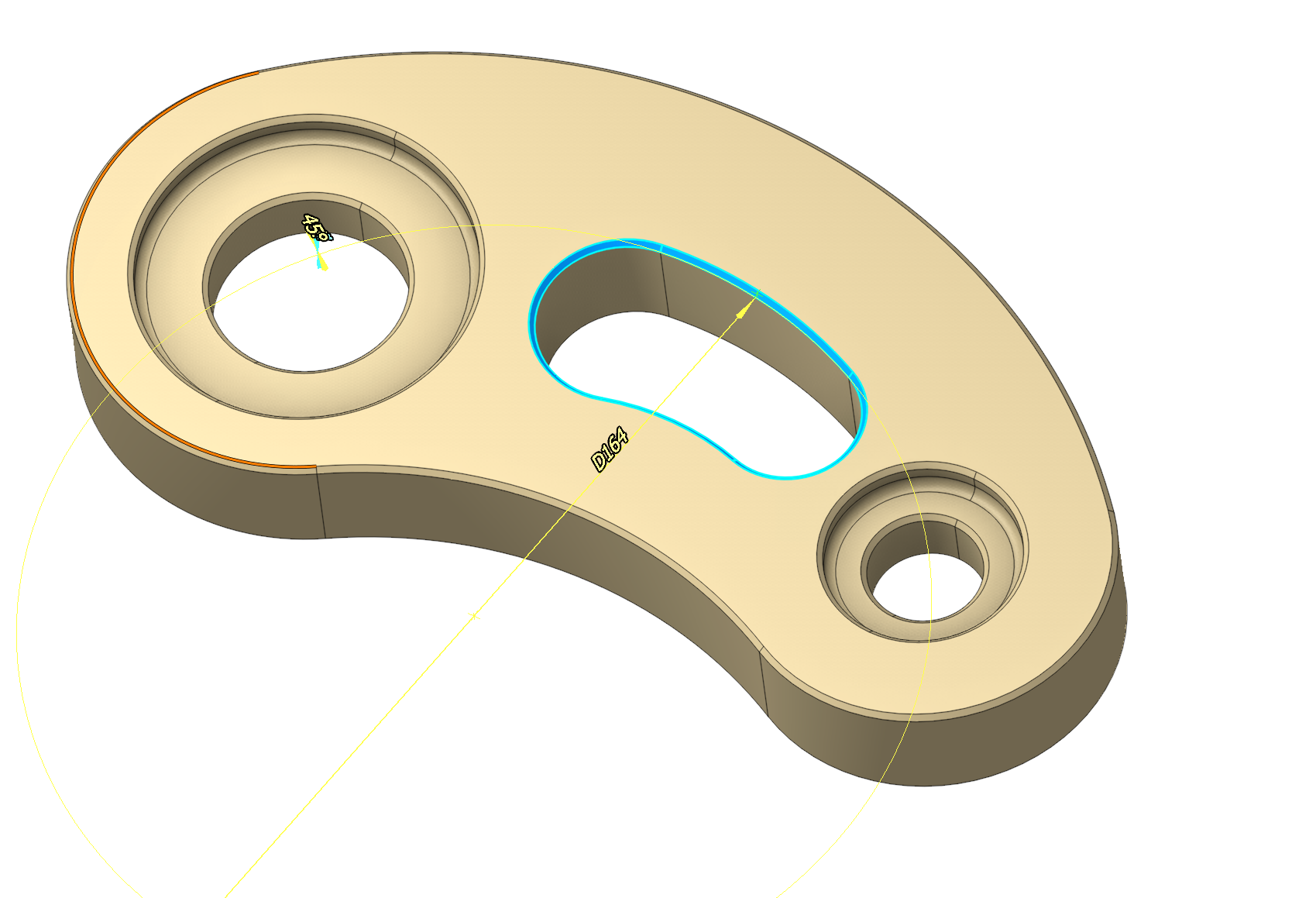

Двойной щелчок на одном из сегментов цепочки кривых выделяет всю цепочку.

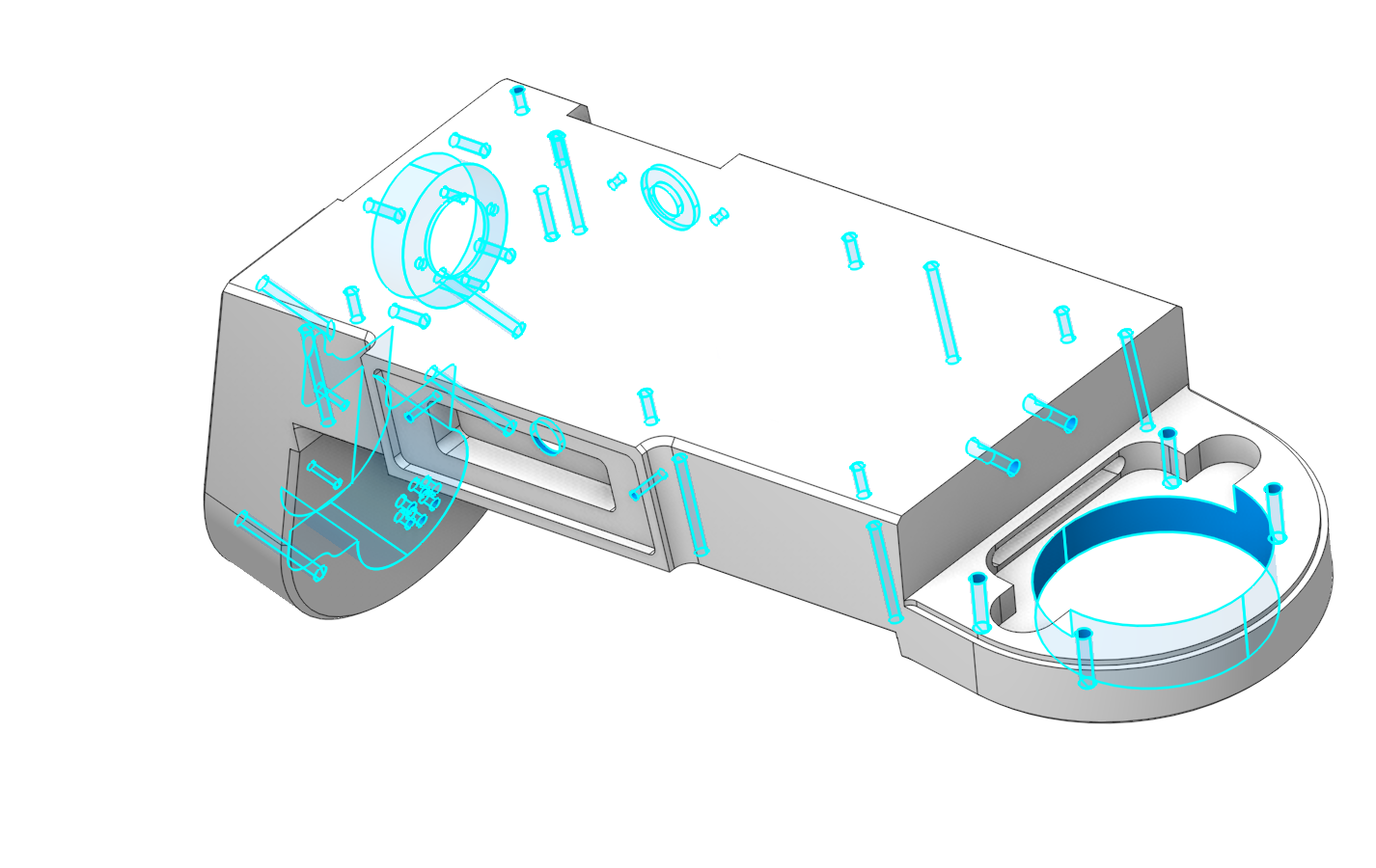

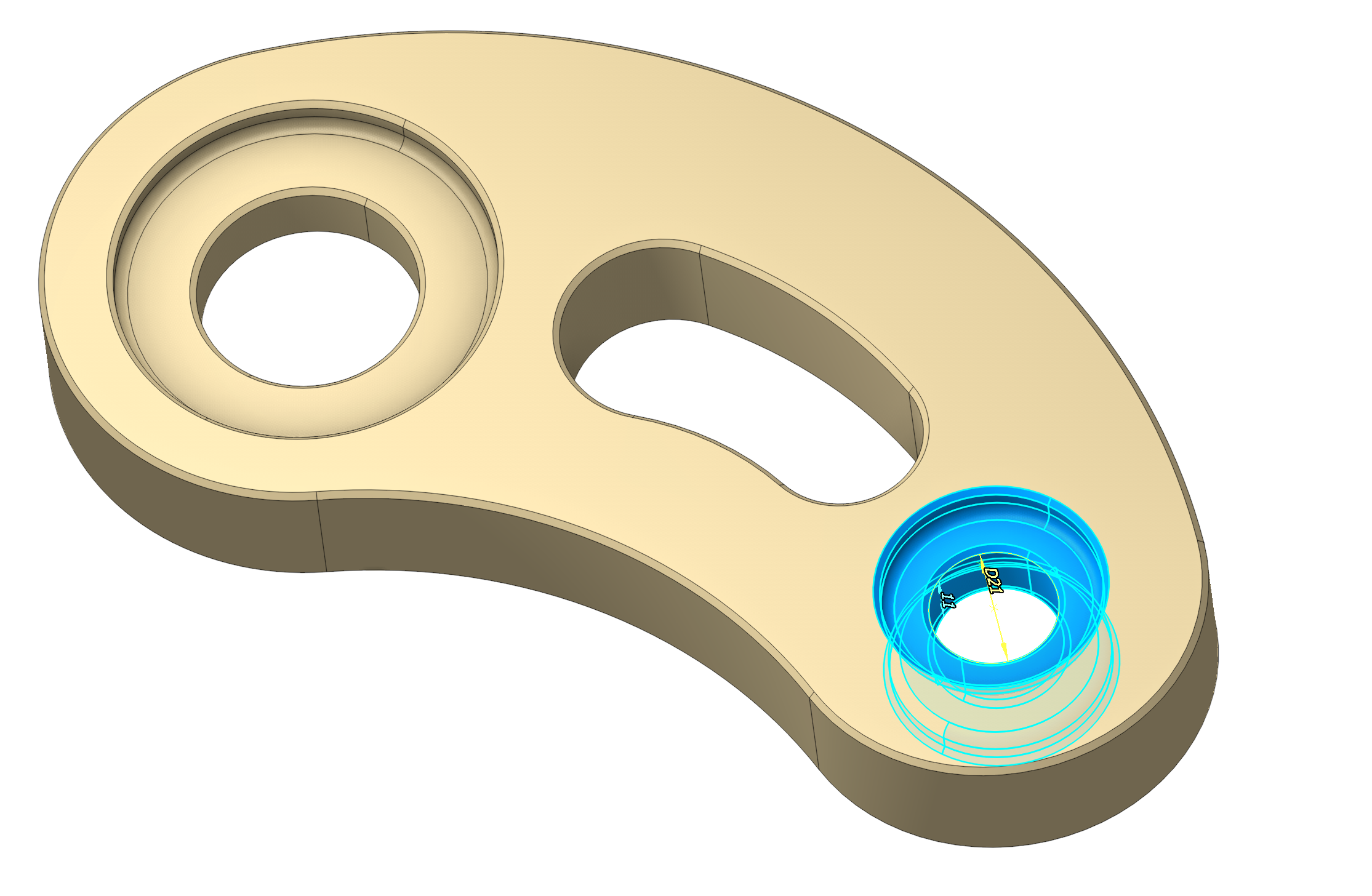

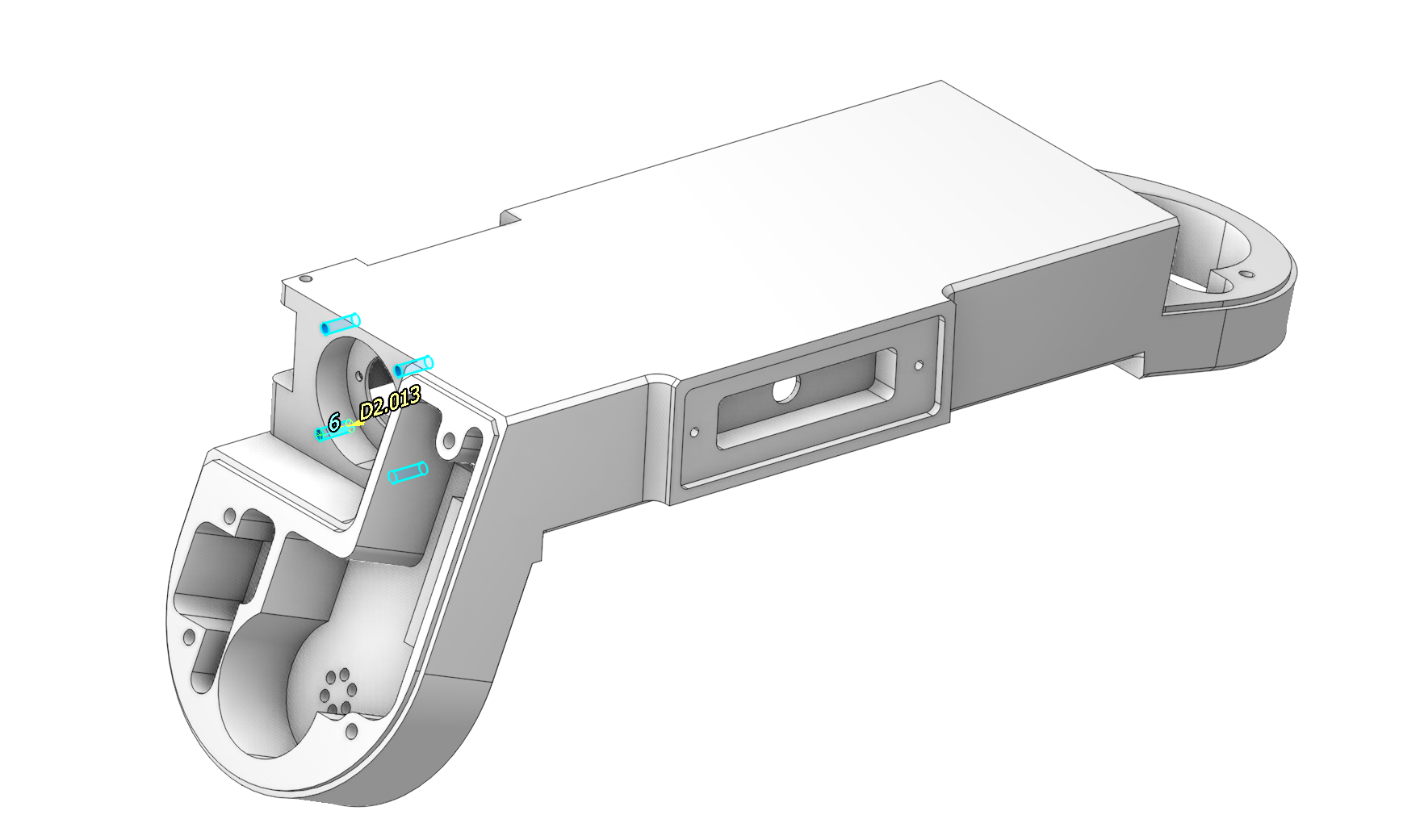

Двойной щелчок на внутреннем цилиндре выделяет все внутренние цилиндры данного радиуса.

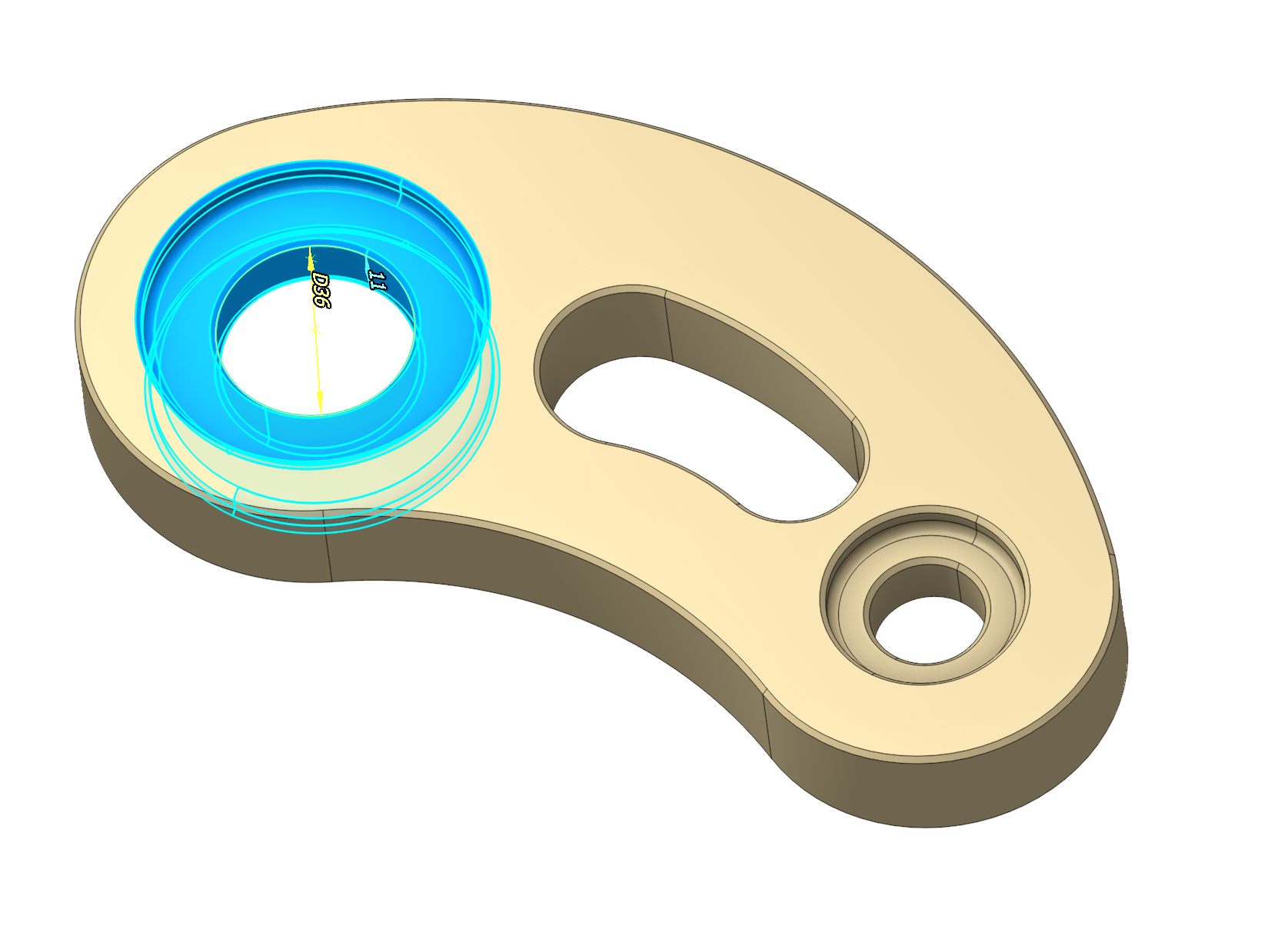

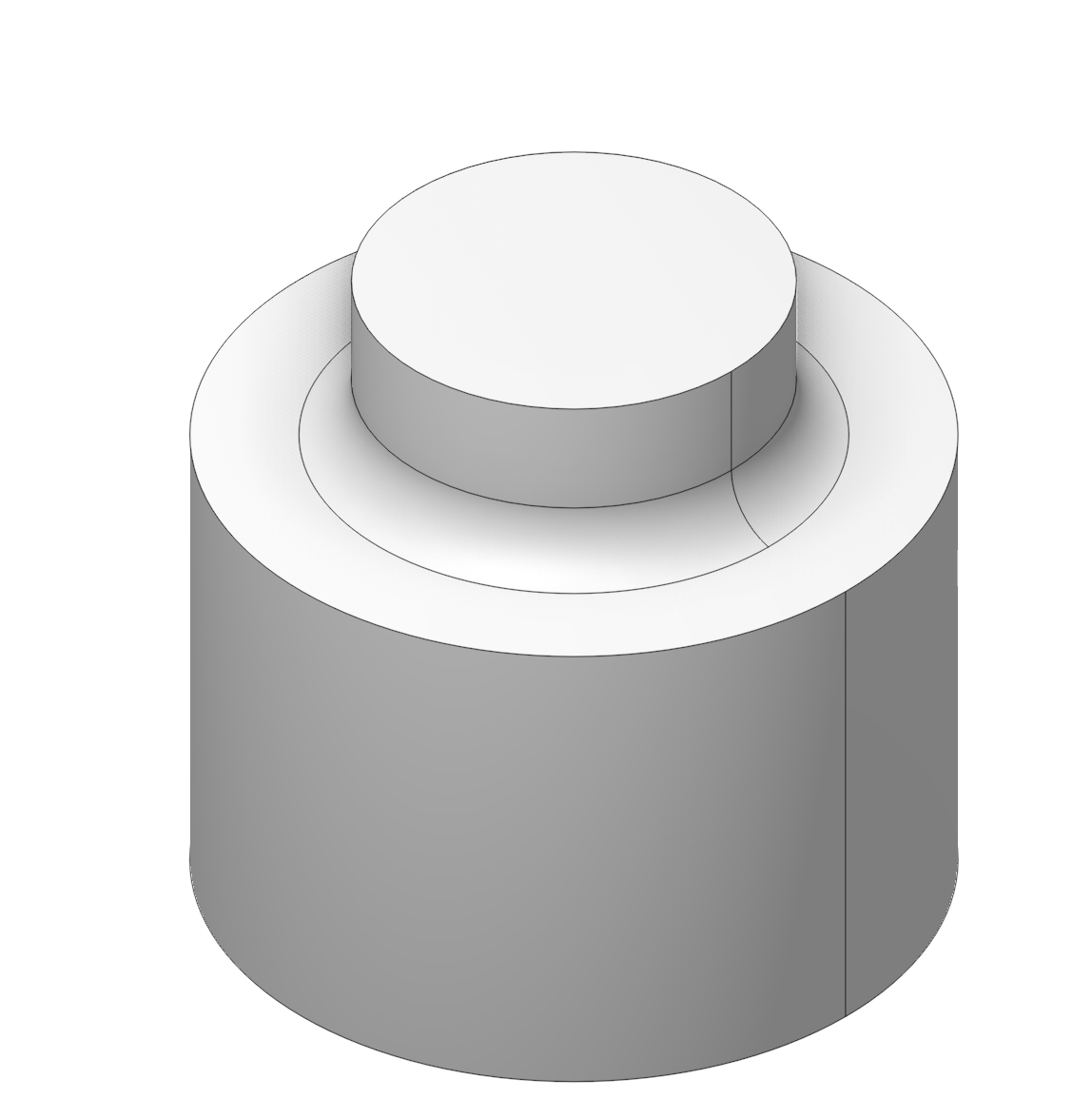

Двойной щелчок на внешнем цилиндре выделяет все соосные внешние цилиндры данного радиуса.

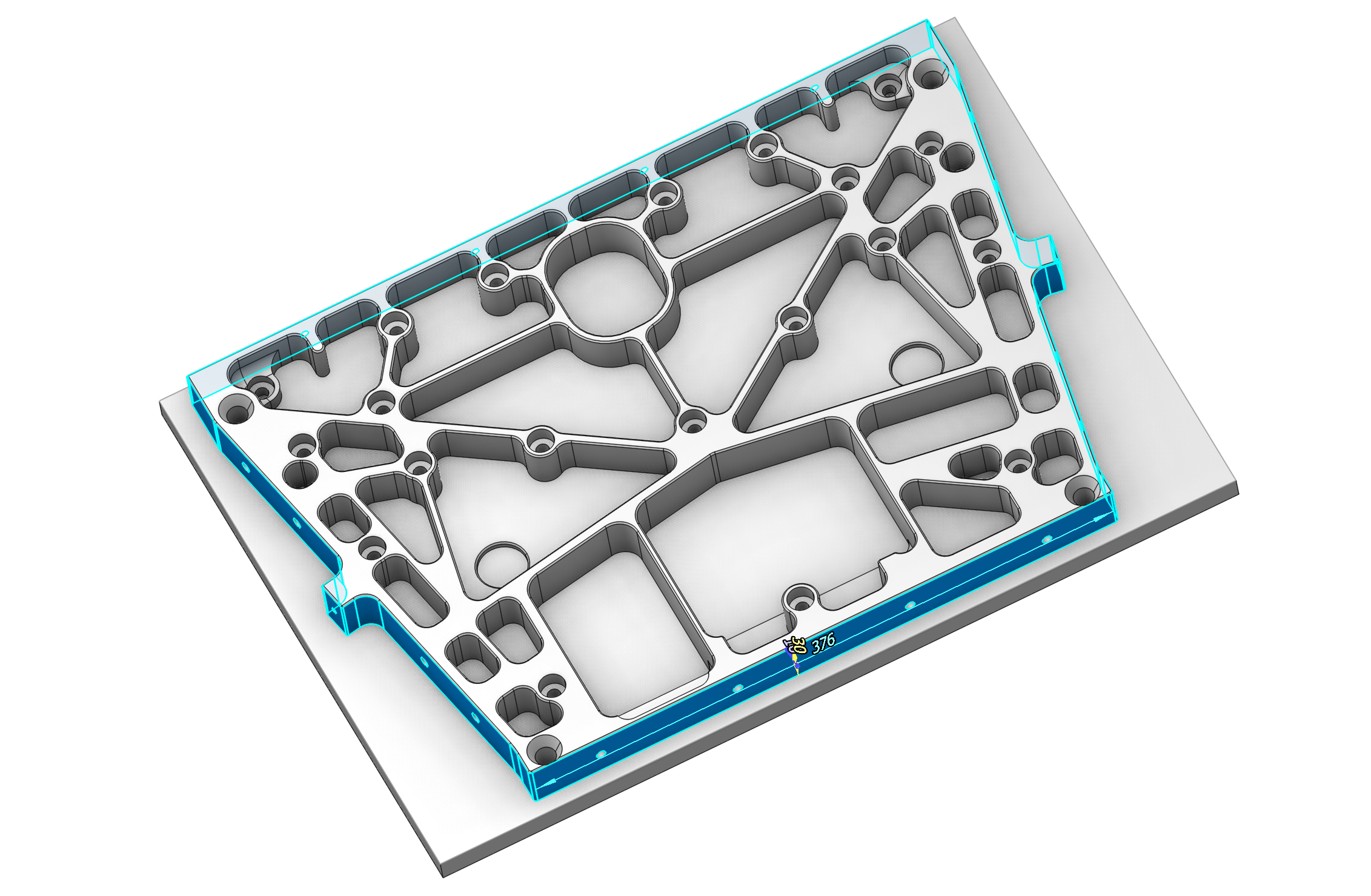

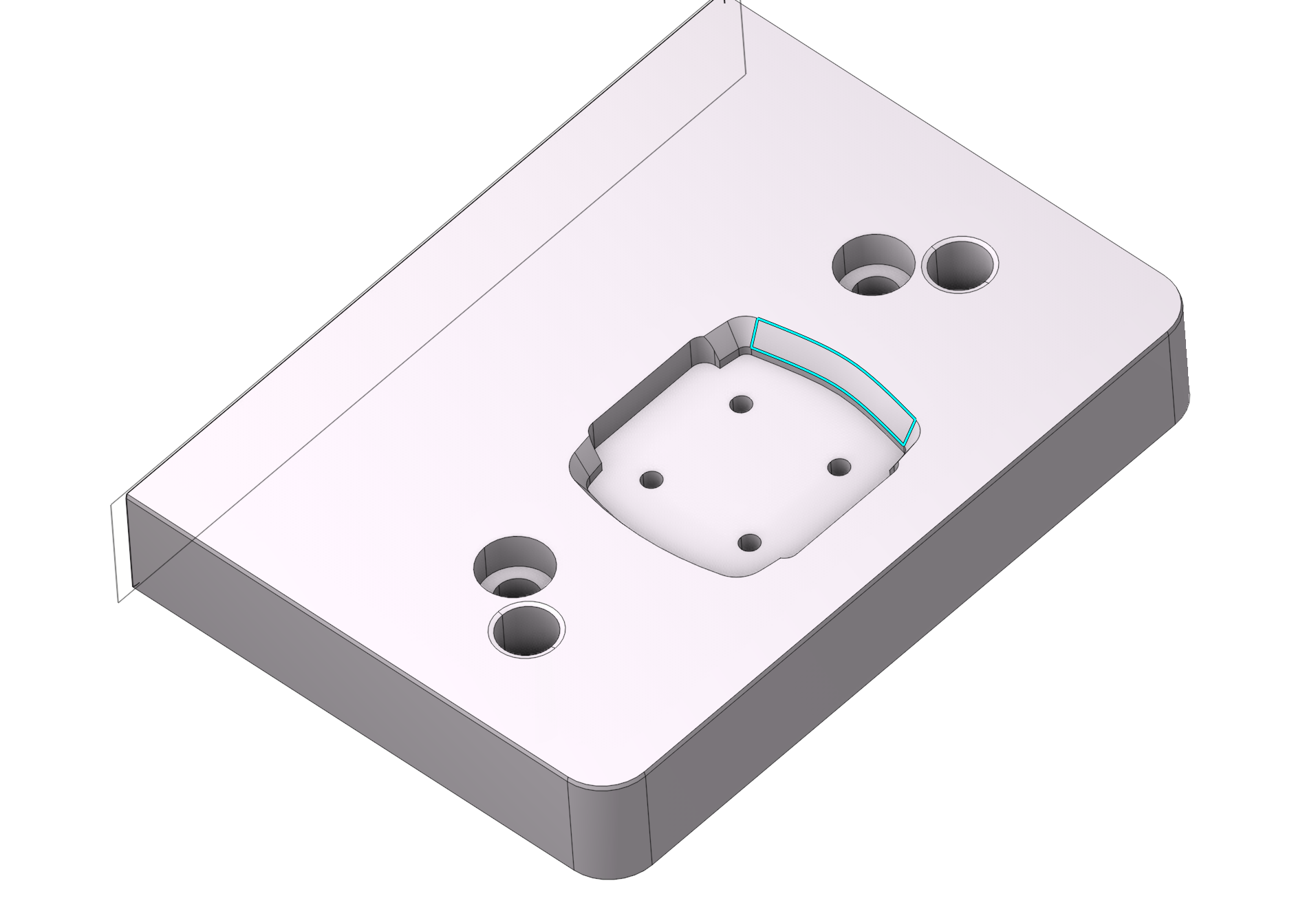

Двойной щелчок на плоскости выделяет все плоскости, параллельные данной и находящиеся на том же уровне.

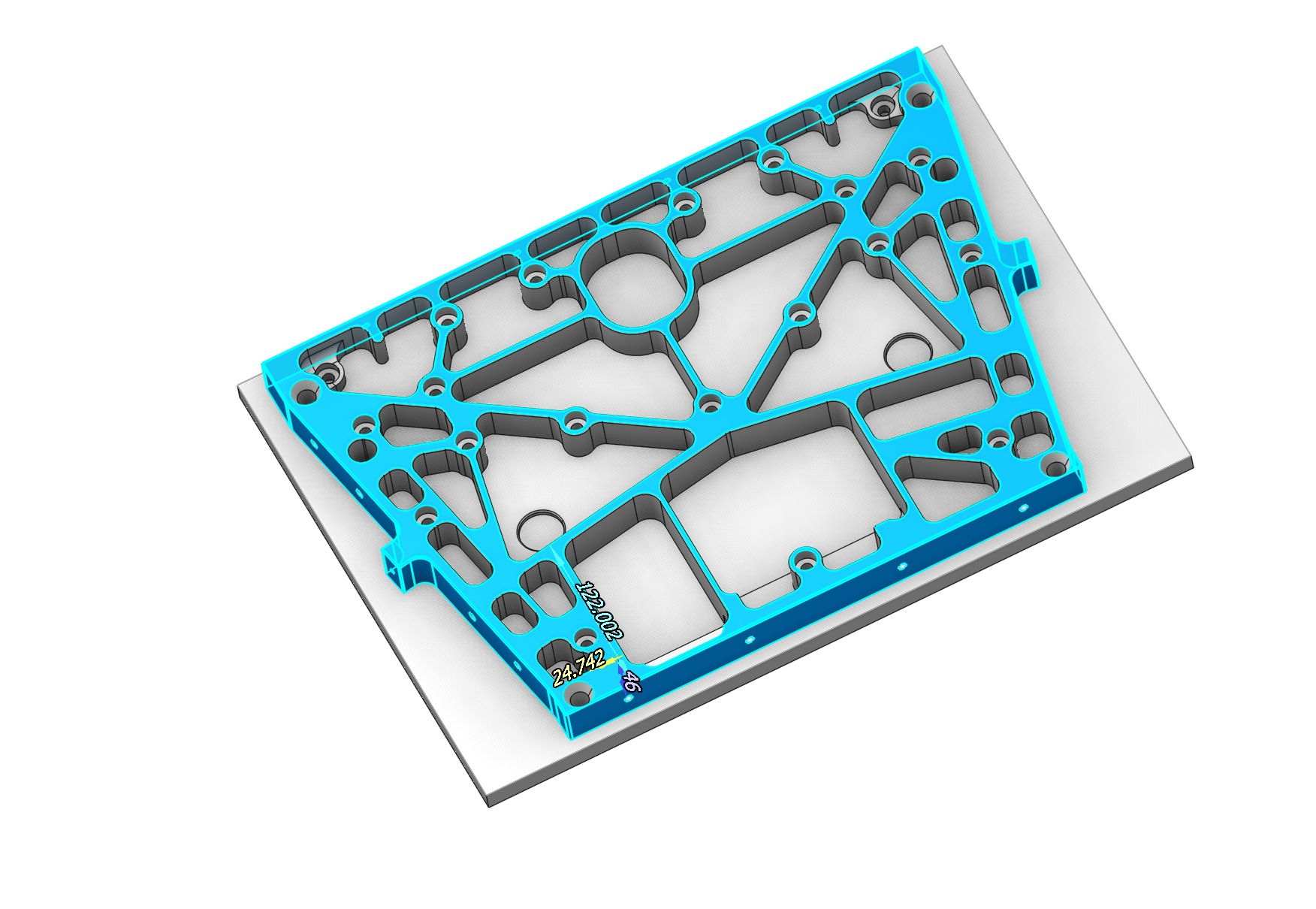

Двойной щелчок + Shift по объекту 3D-модели.

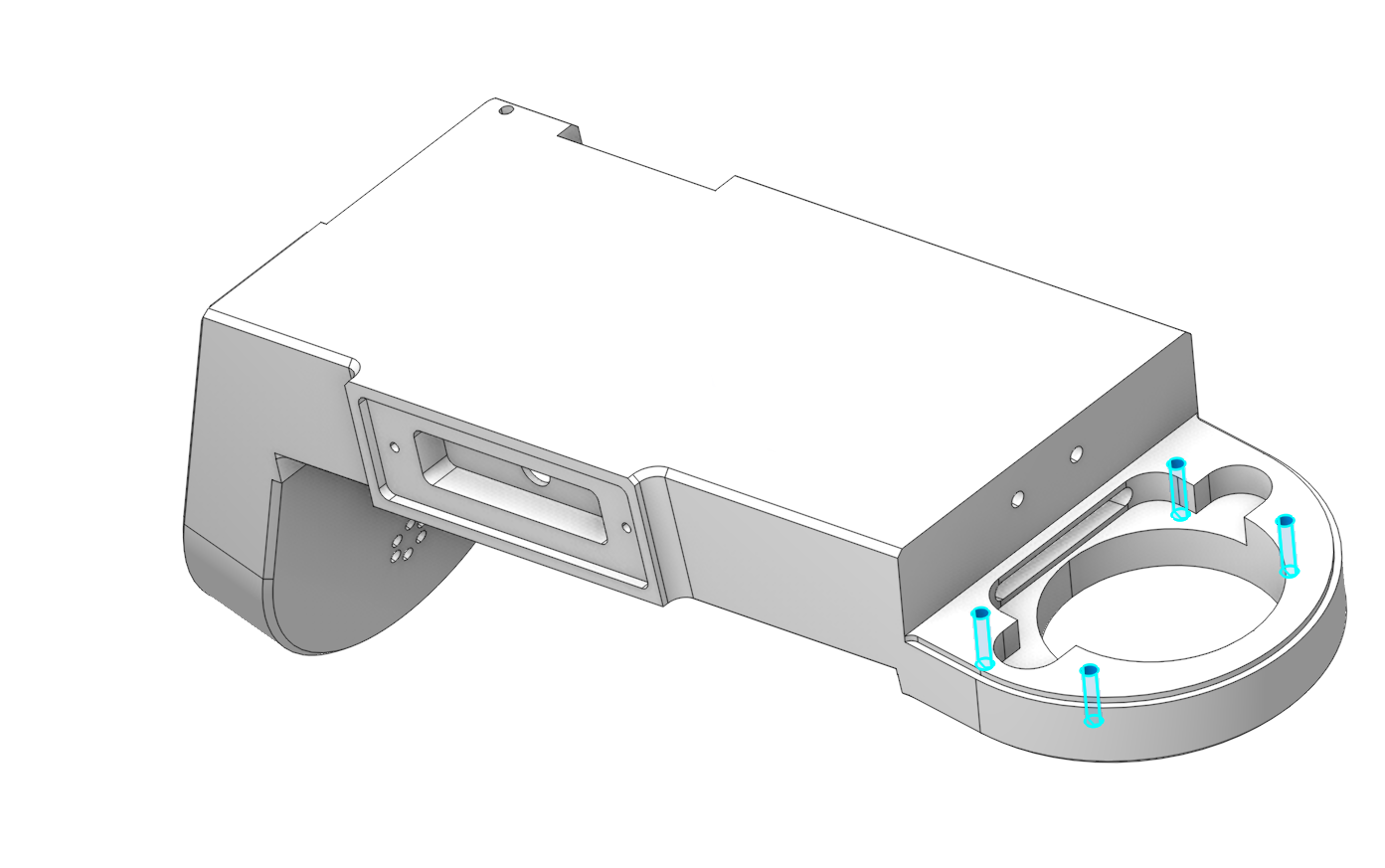

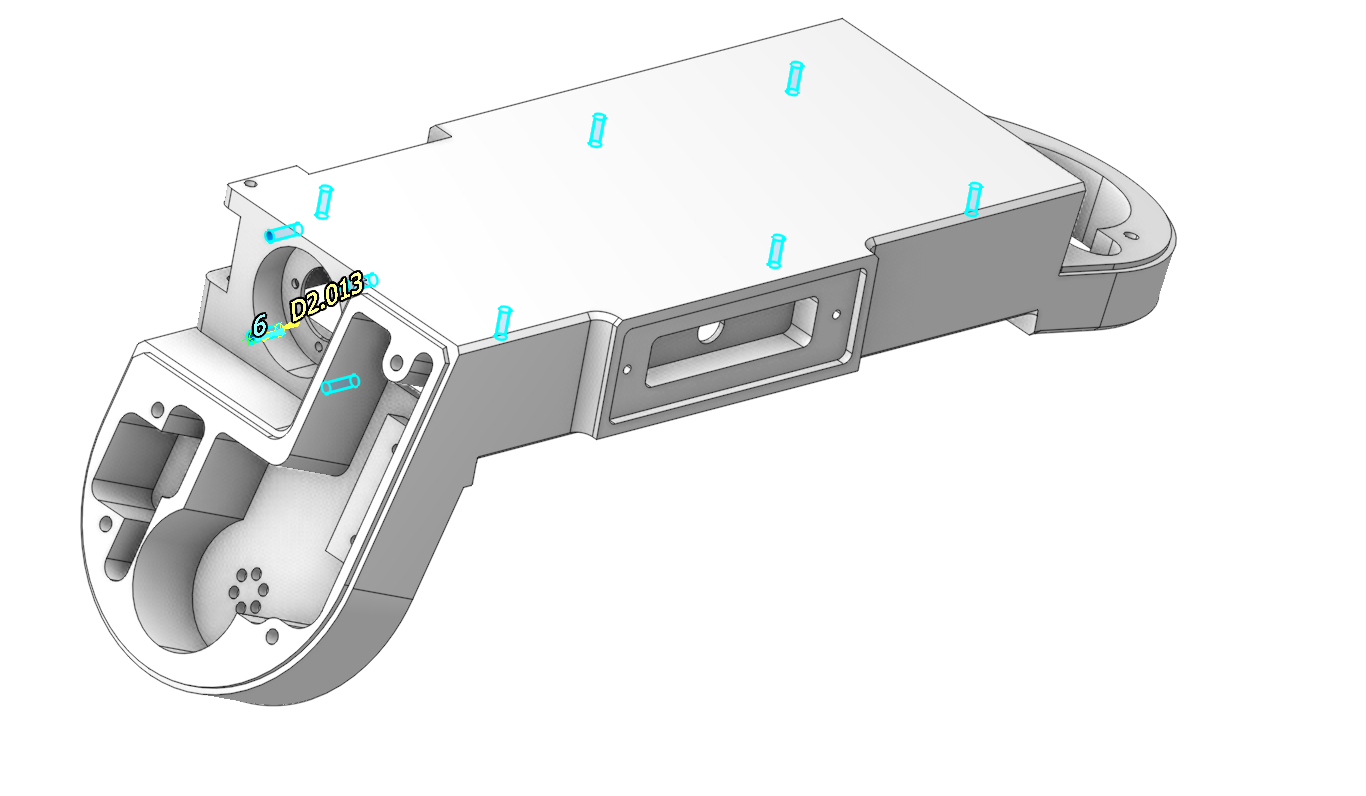

Выделяет все внутренние цилиндры с тем же диаметром в заданной плоскости.

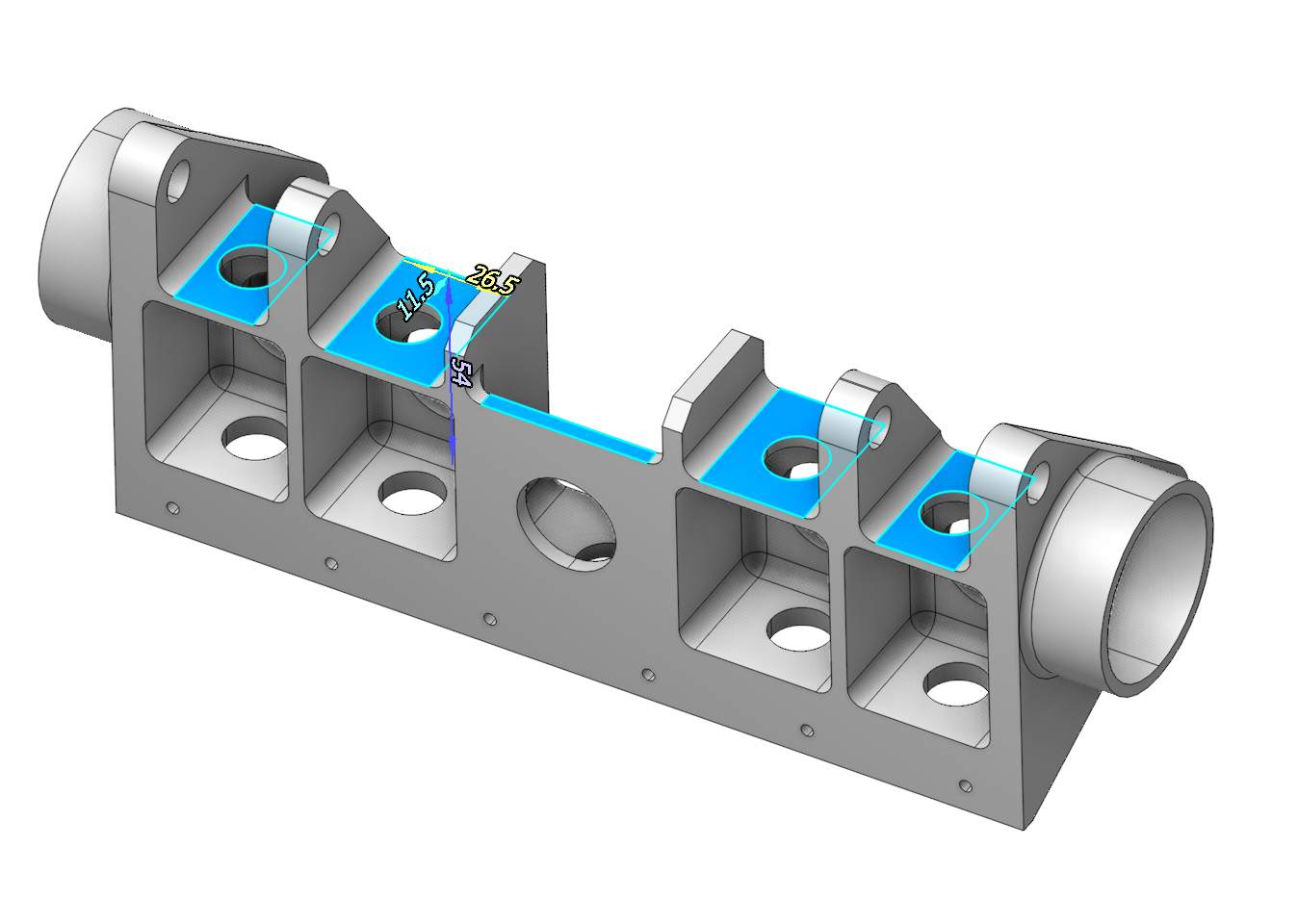

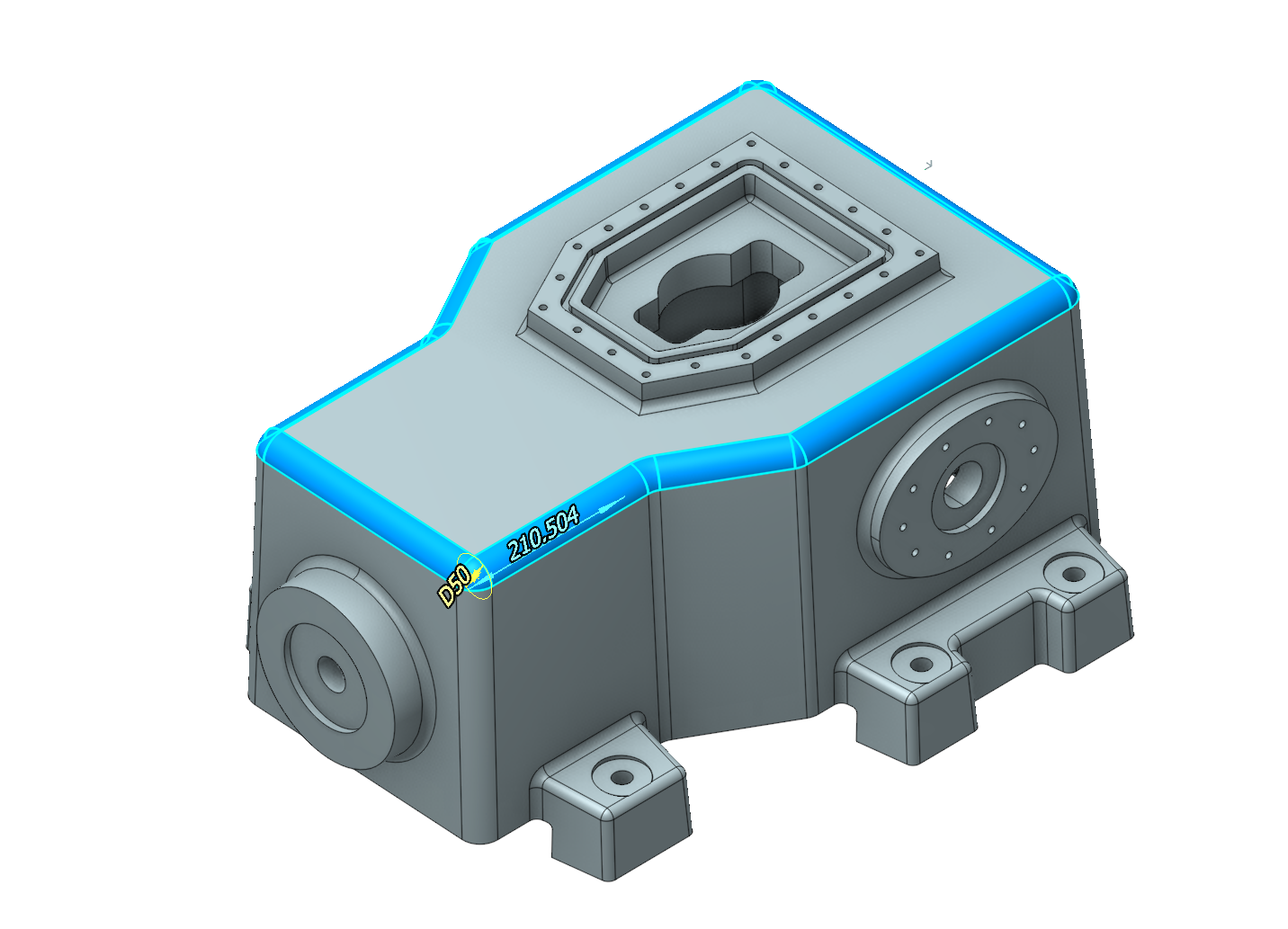

В Рабочем задании операции 6D контур позволяет выбирать ребра, схожие по размеру.
Позволяет выбирать некасательные ребра (выбор ребер зависит от положения детали в графическом окне).
Двойной щелчок + shift + ctr на объекте 3D-модели.

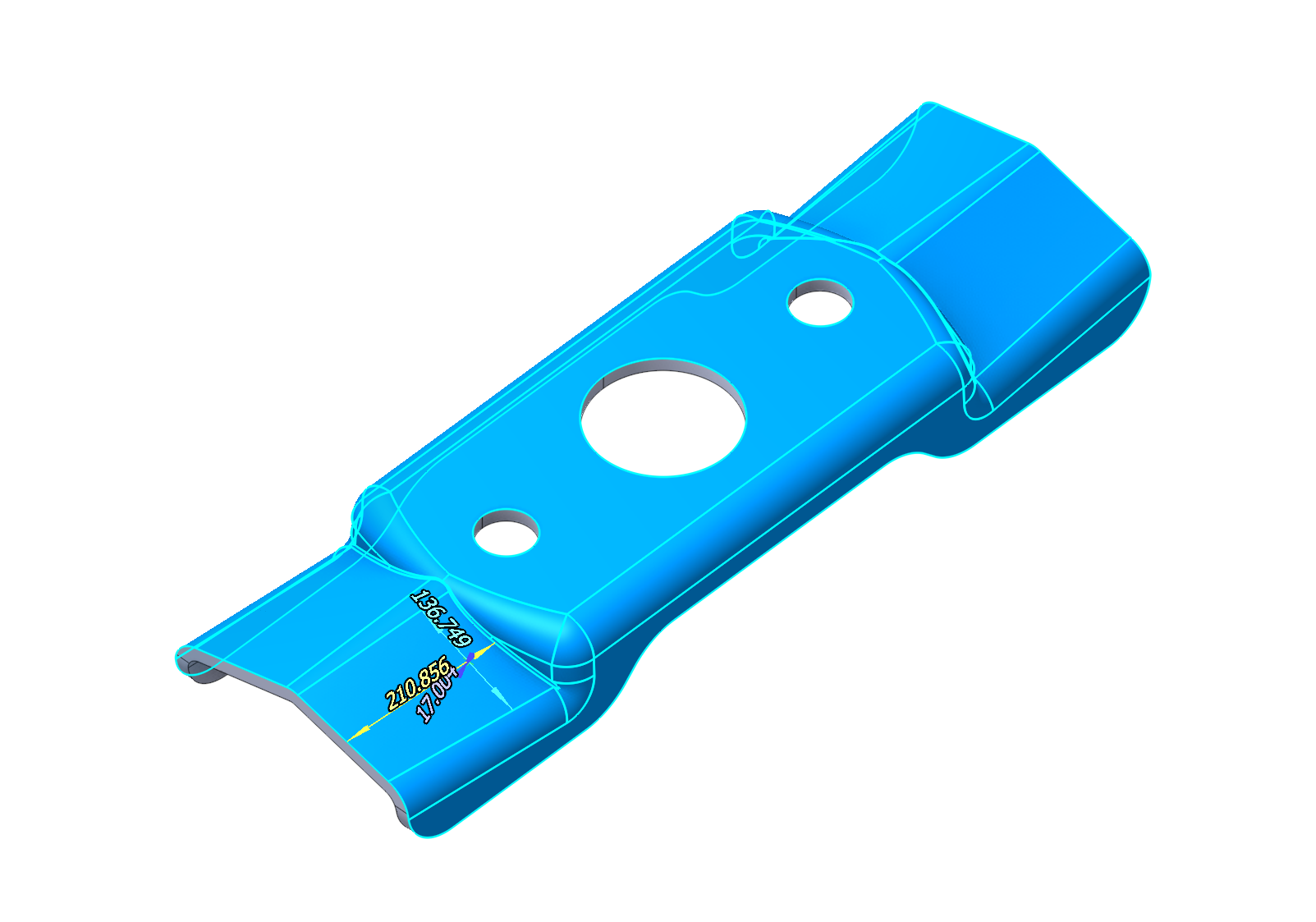

Позволяет выбирать сглаженные поверхности.

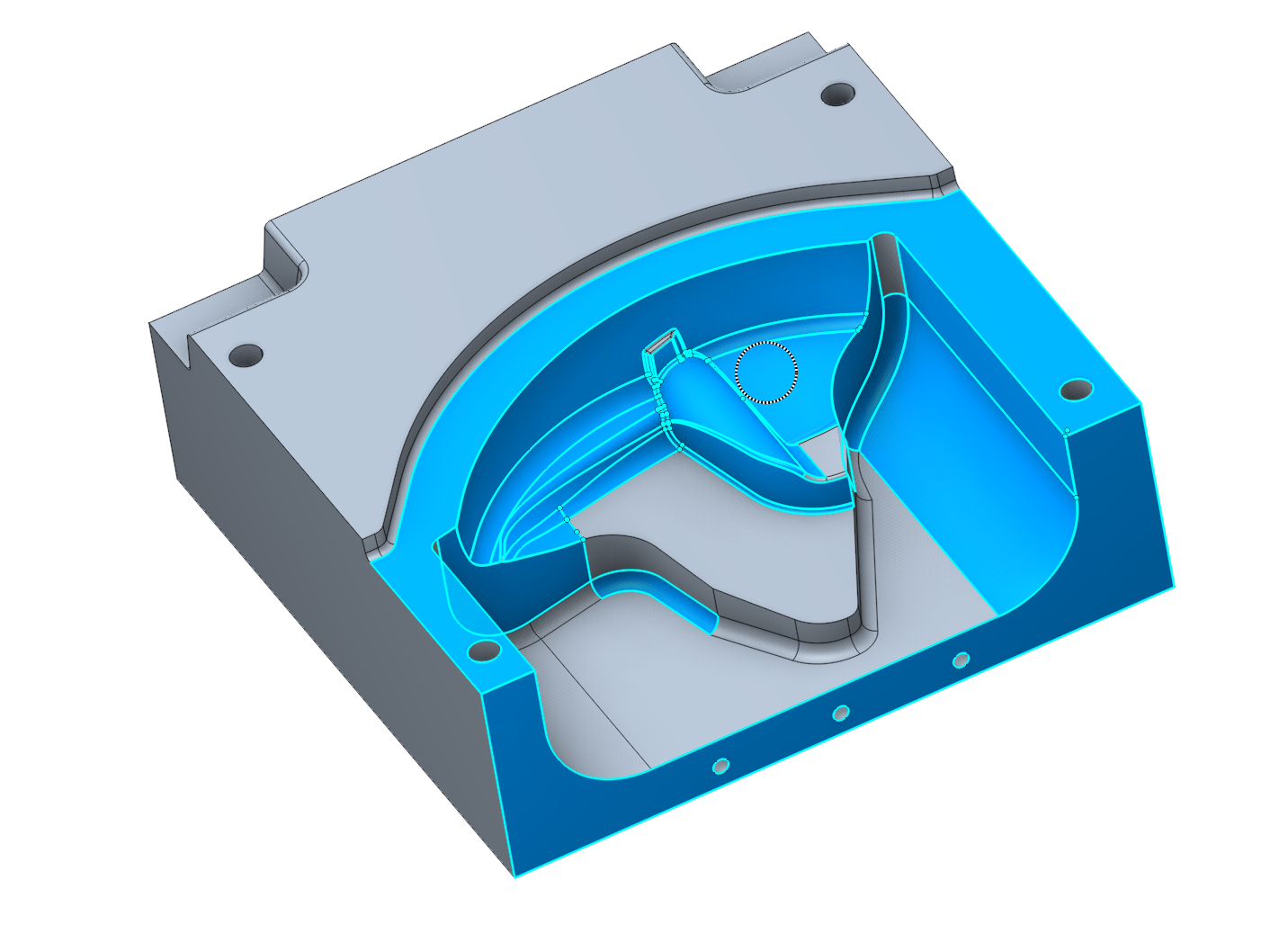

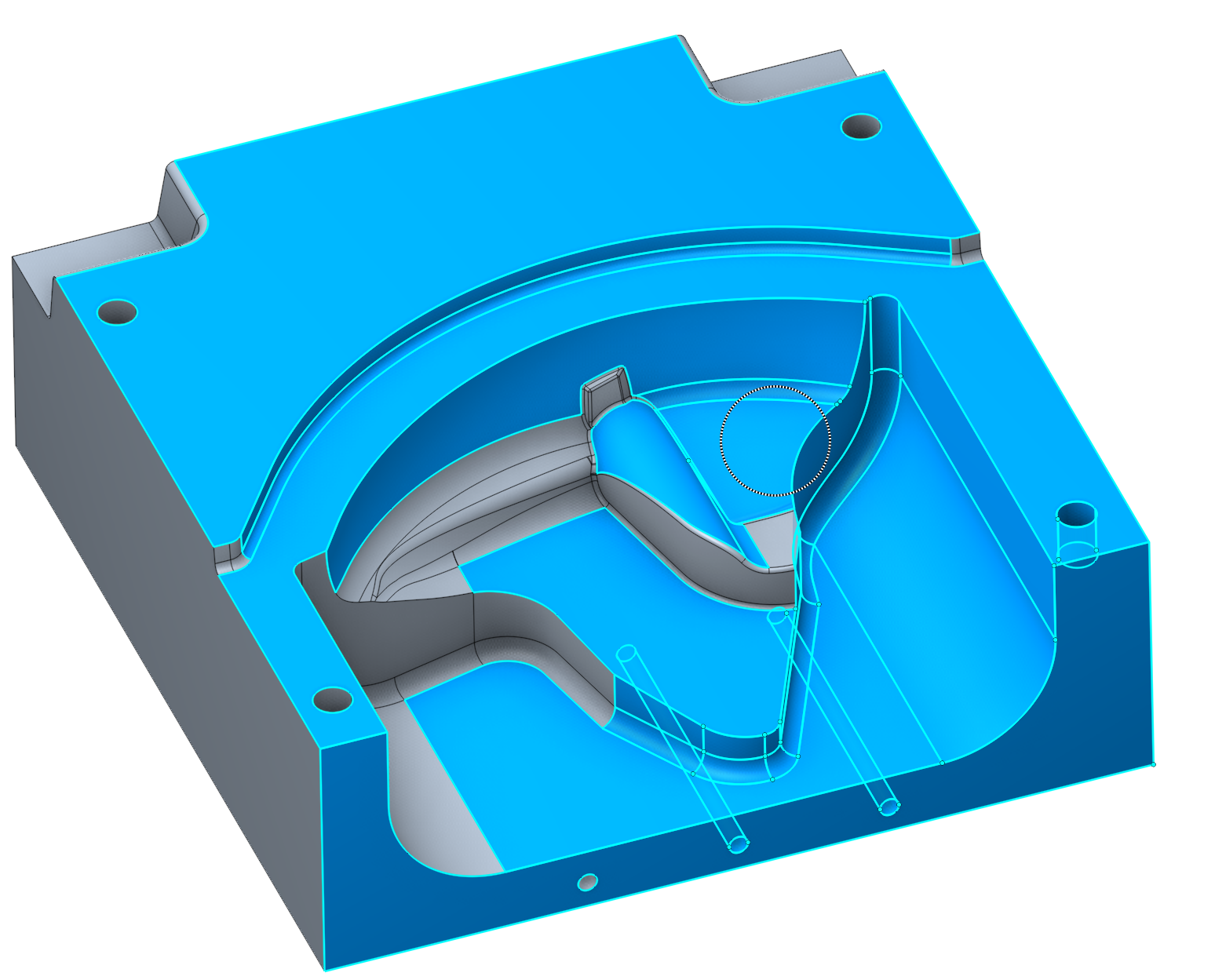

Правой кнопкой мыши по поверхности - активируется режим (Автоматическое распространение выбора).
В дополнение к выбранным элементам доступен набор контекстных фильтров для более гибкого использования функциональности.
Базовые геометрические элементы для выбора:
Скругление
Фаска

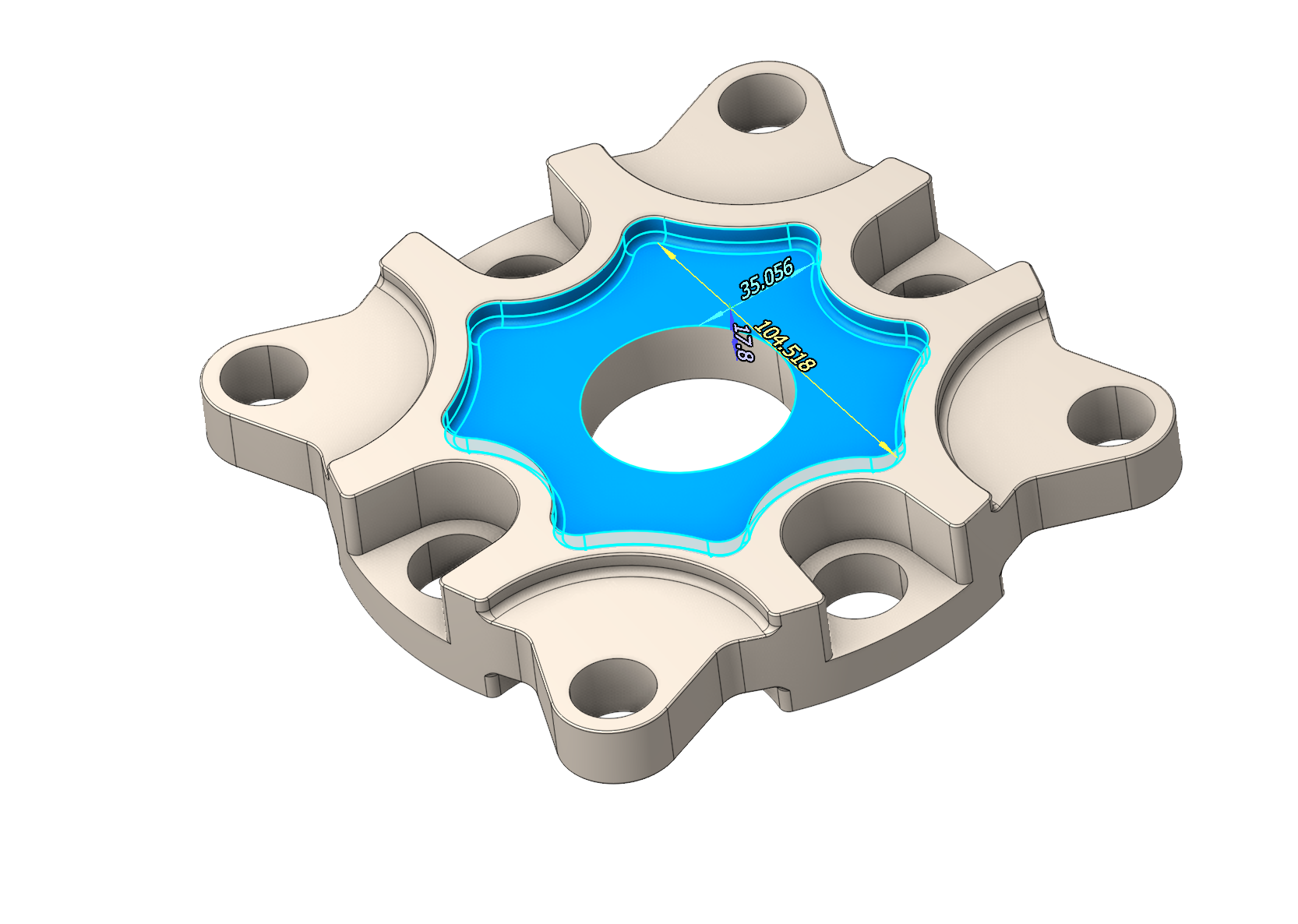

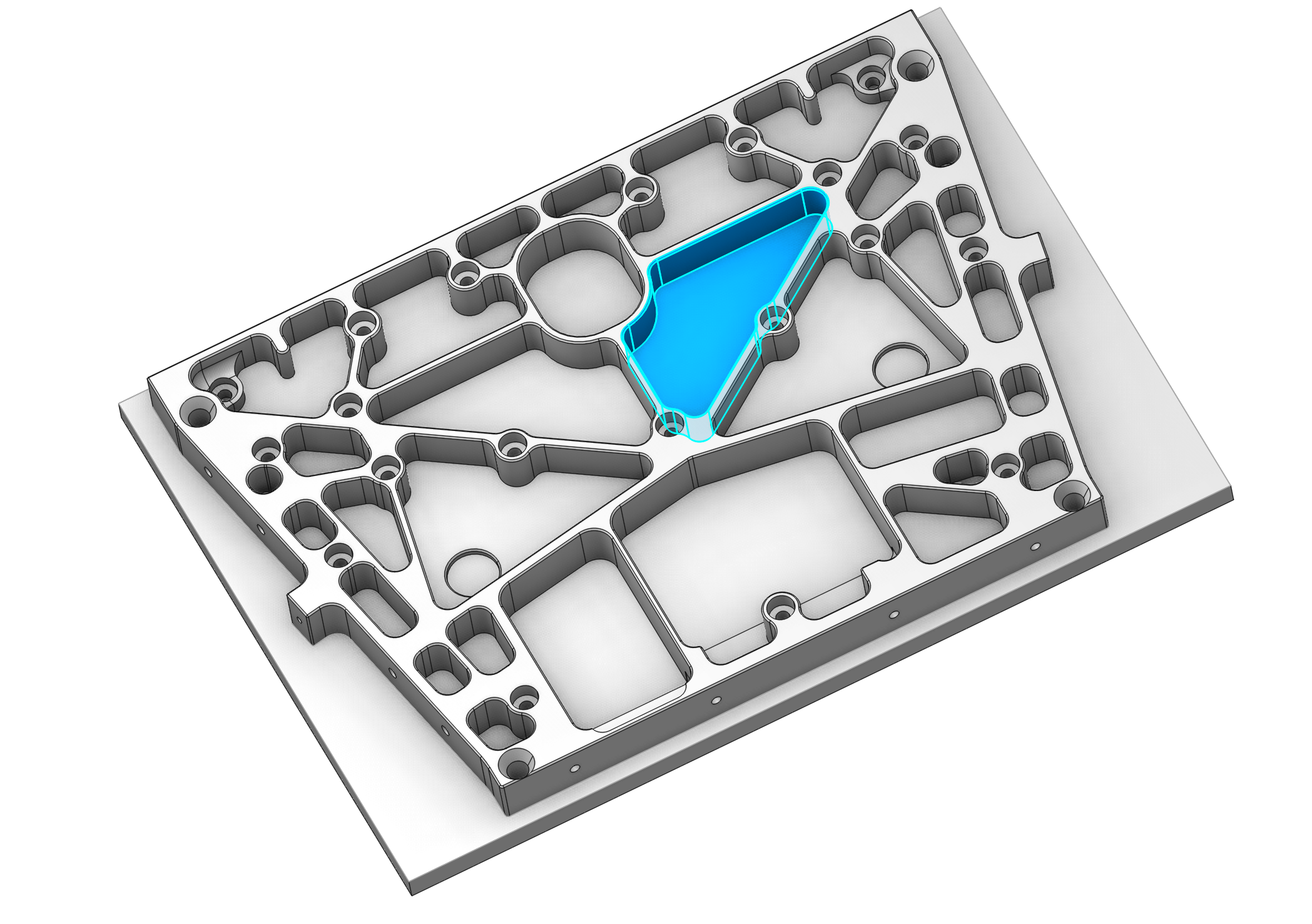

Карман (необходимо выбрать дно кармана)
Стенка
Выступ (необходимо выбрать верхнюю плоскость выступа)

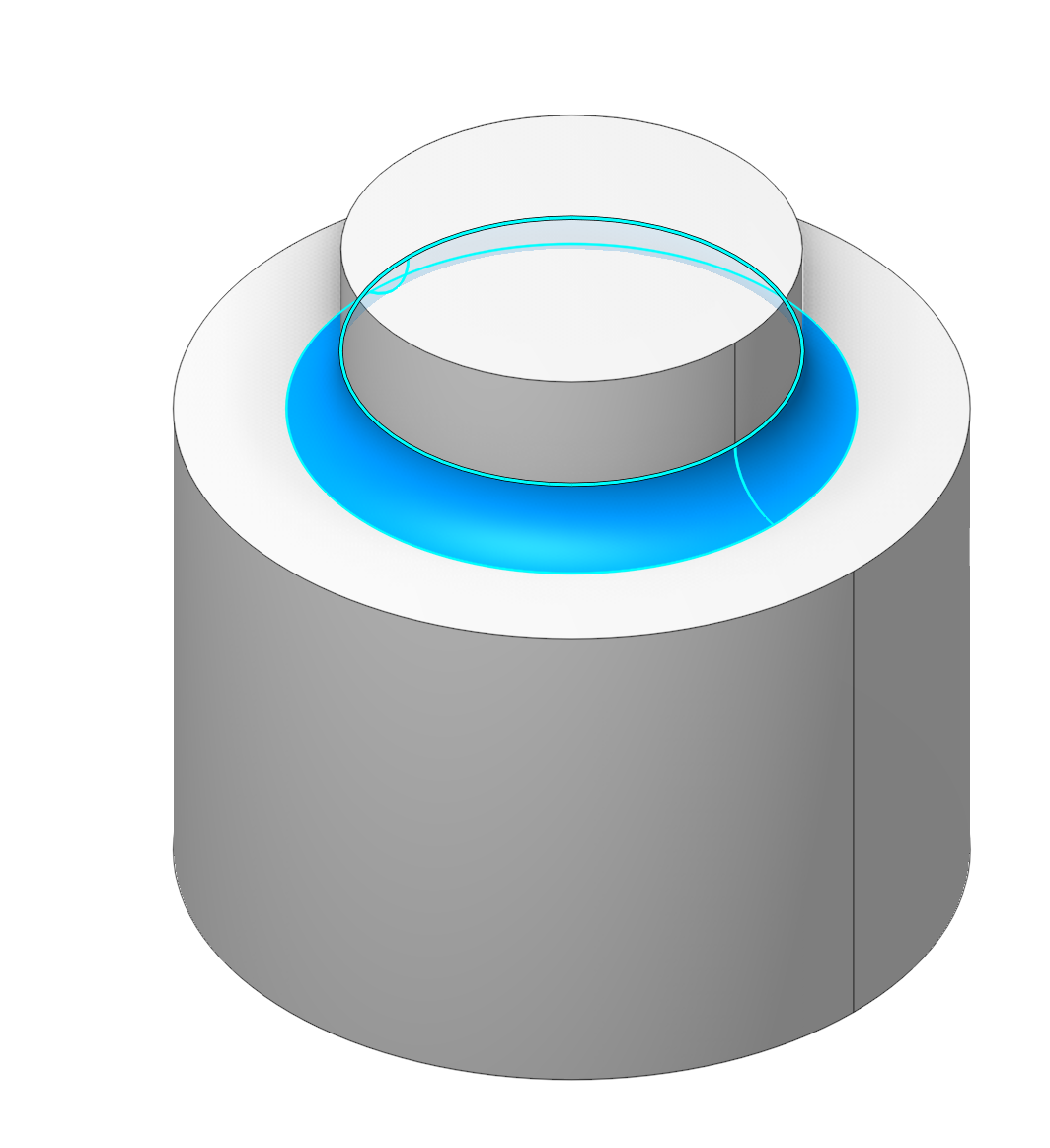

Плавные (плавно сопрягающиеся поверхности)
Отверстие
При выборе отверстий доступны несколько фильтров:
по форме
по плоскости и форме

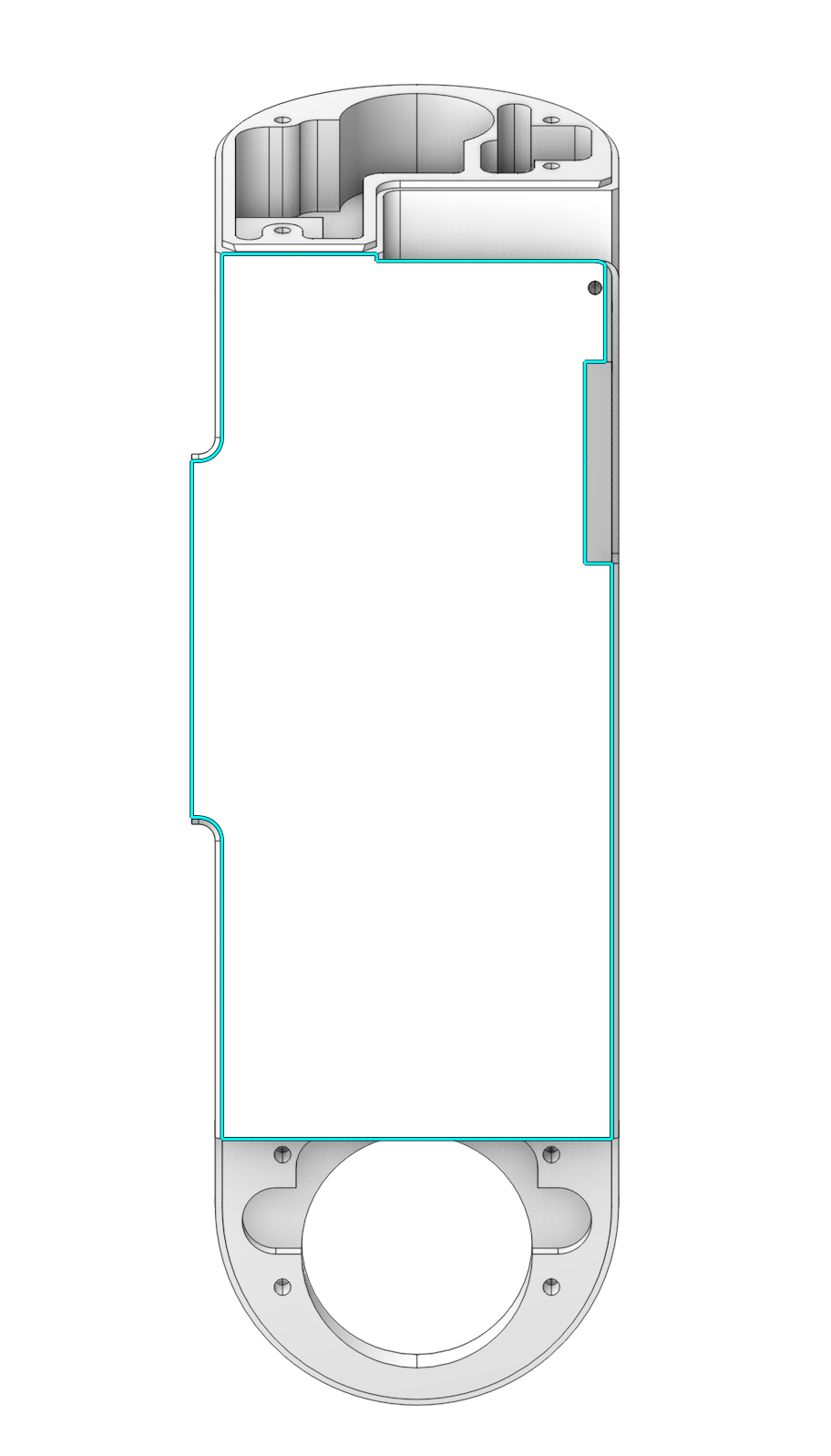

Внешний контур. Эта функция позволяет автоматически выбирать внешние грани, принадлежащие выбранной поверхности.

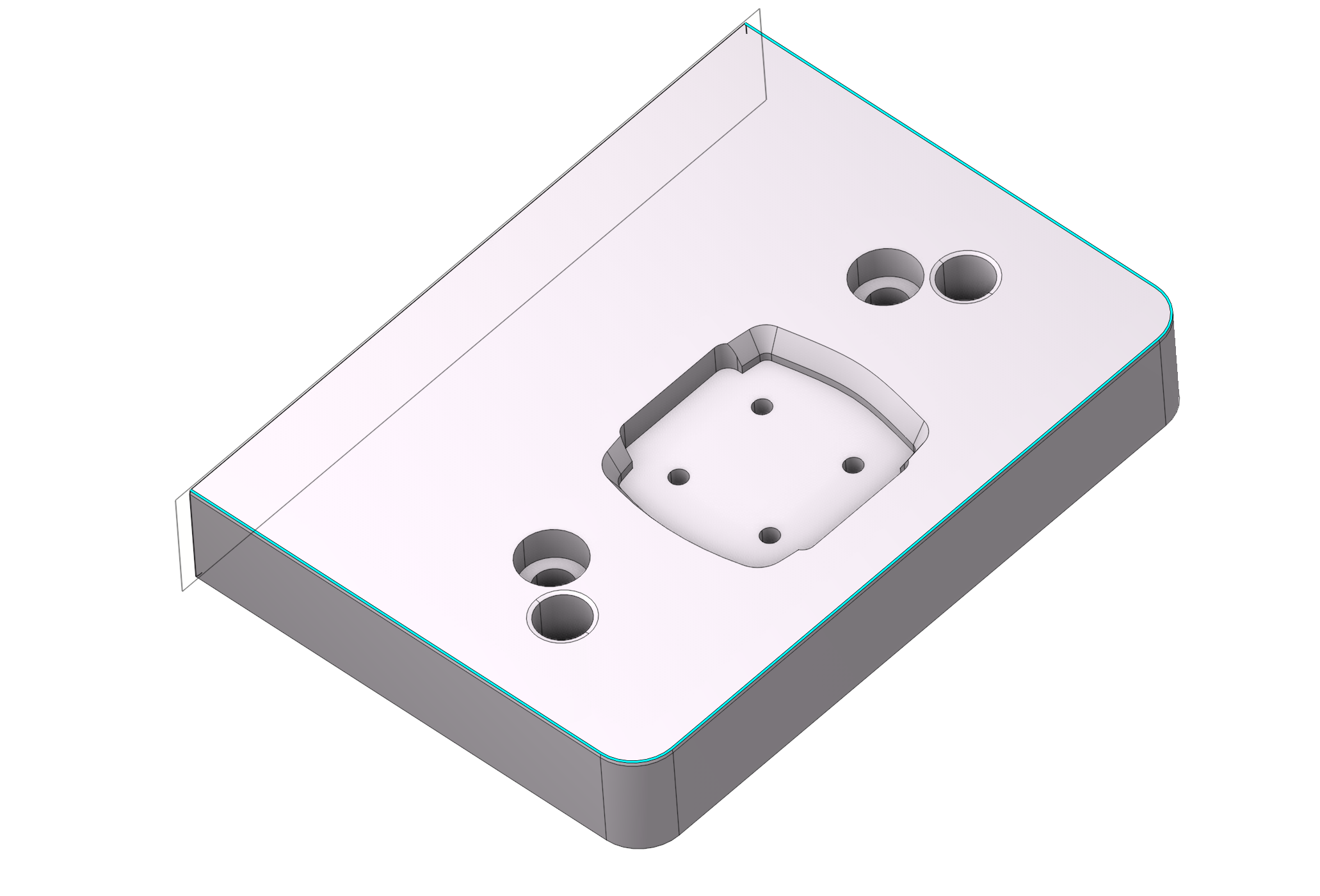

Щелкните правой кнопкой мыши по ребру, чтобы активировать режим (распространение).
В дополнение к выбранным элементам доступен набор контекстных фильтров для более гибкого использования функциональности.
Базовые геометрические элементы для выбора:
Касательные ребра. Функция, предназначенная для автоматического определения и выбора ребер, которые находятся в касательном контакте друг с другом в 3D-модели.

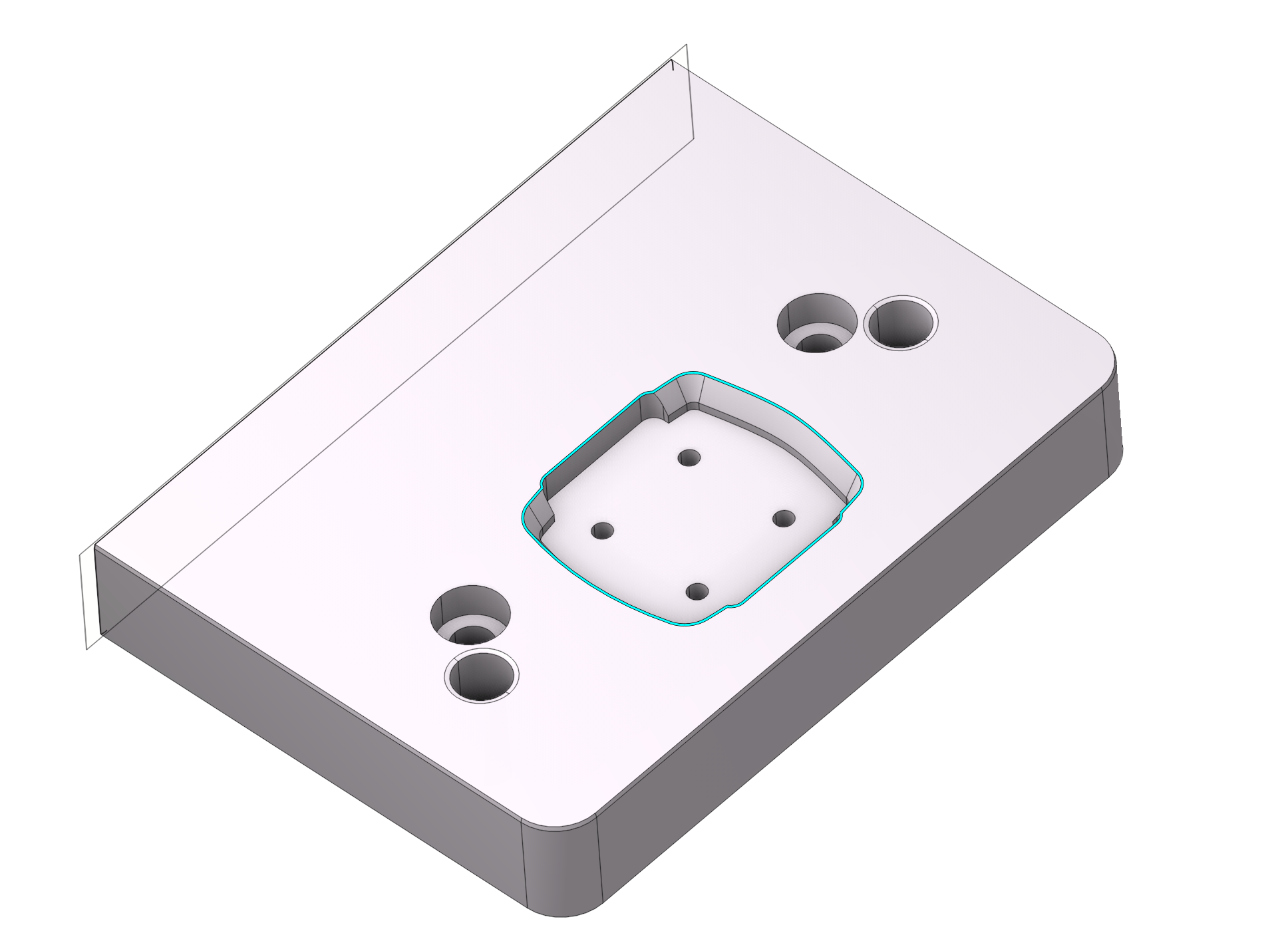

Петля1. Функция для выбора последовательных (замкнутых) цепочек ребер. Она работает в соответствии с первым вариантом

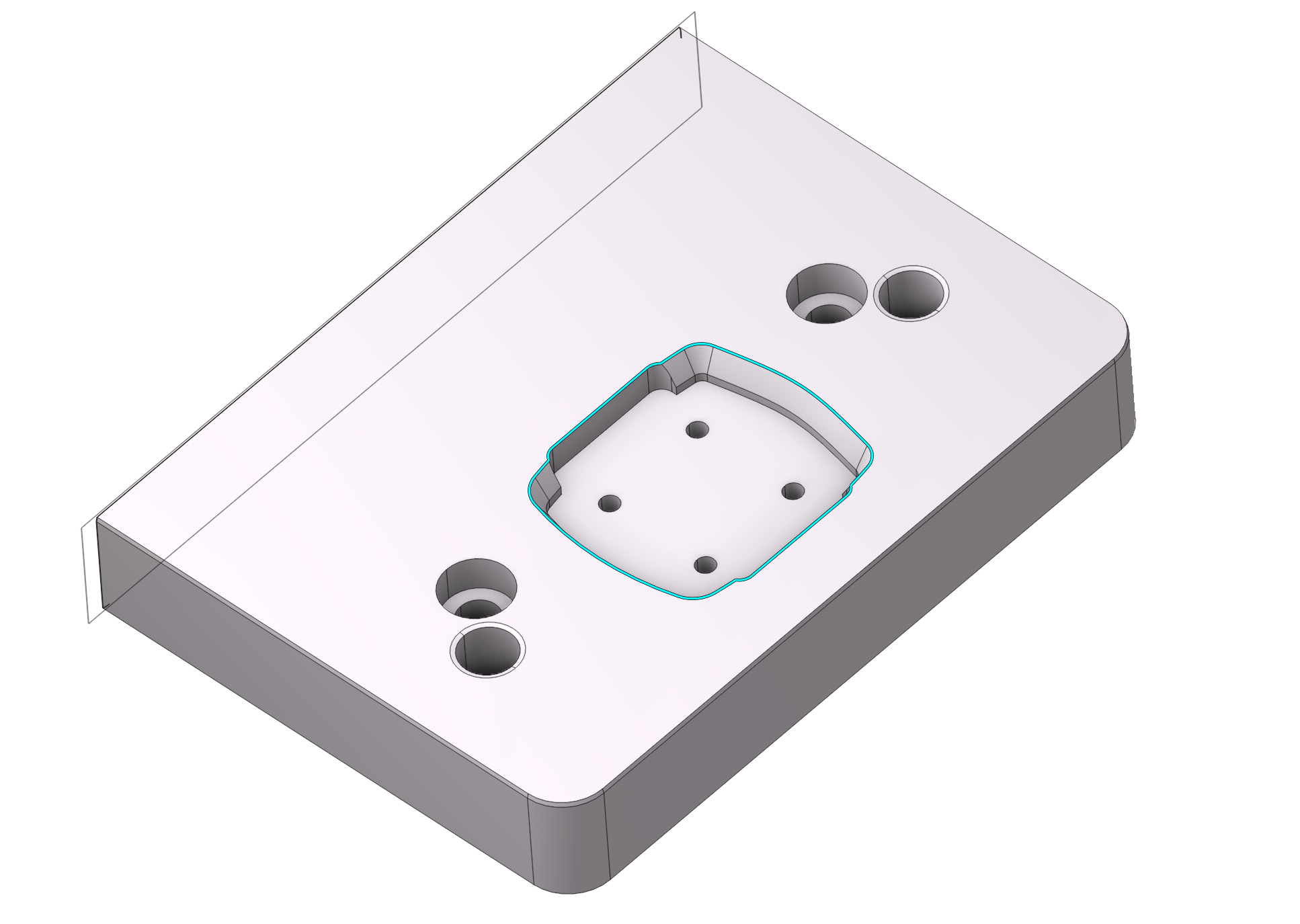

Петля2. Функция для выбора последовательных (замкнутых) цепочек ребер. Она работает в соответствии со вторым вариантом

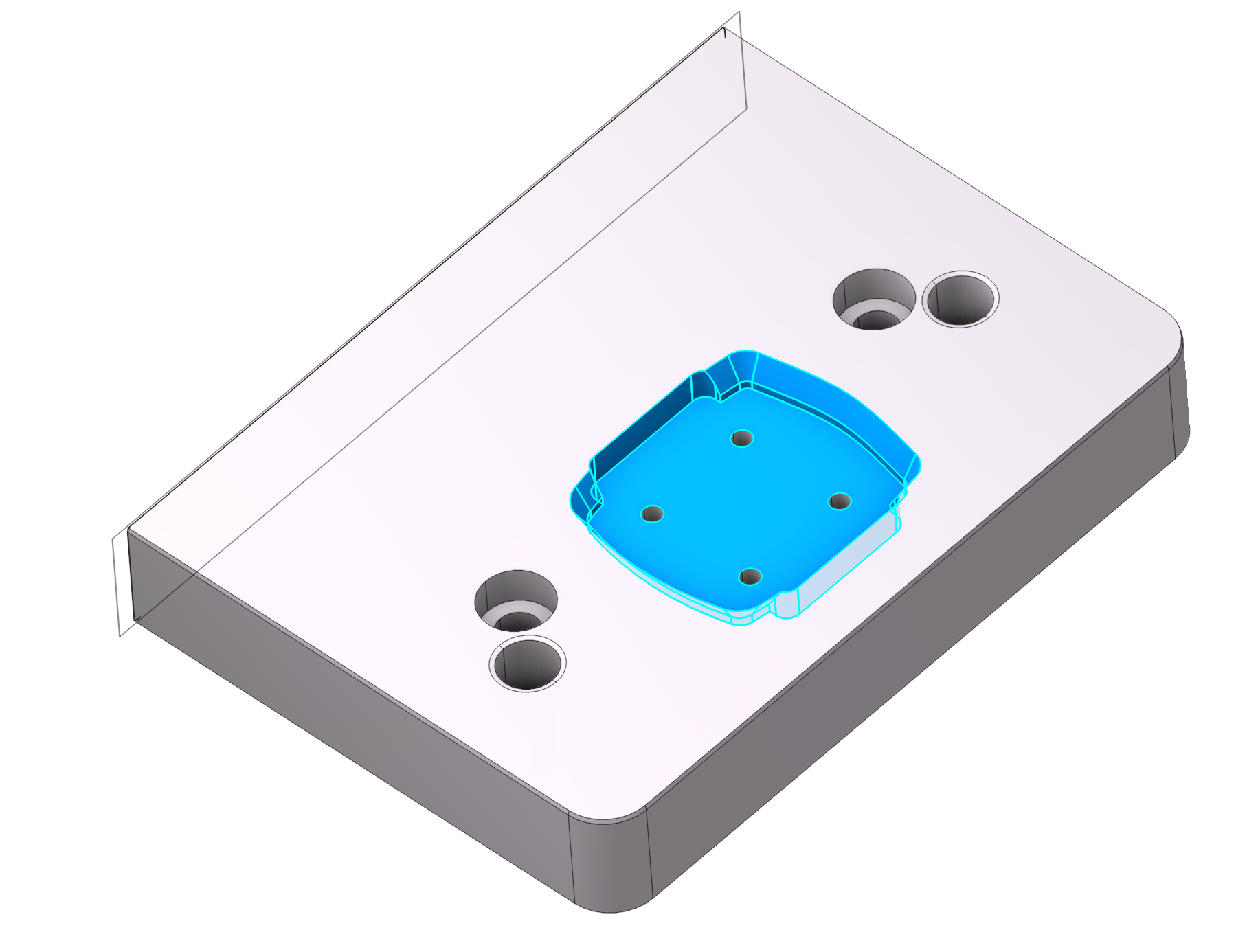

Изолированные поверхности. Позволяет выбирать поверхности внутри замкнутого контура
Внешние смежные грани. Позволяет выбирать поверхности снаружи замкнутого контура

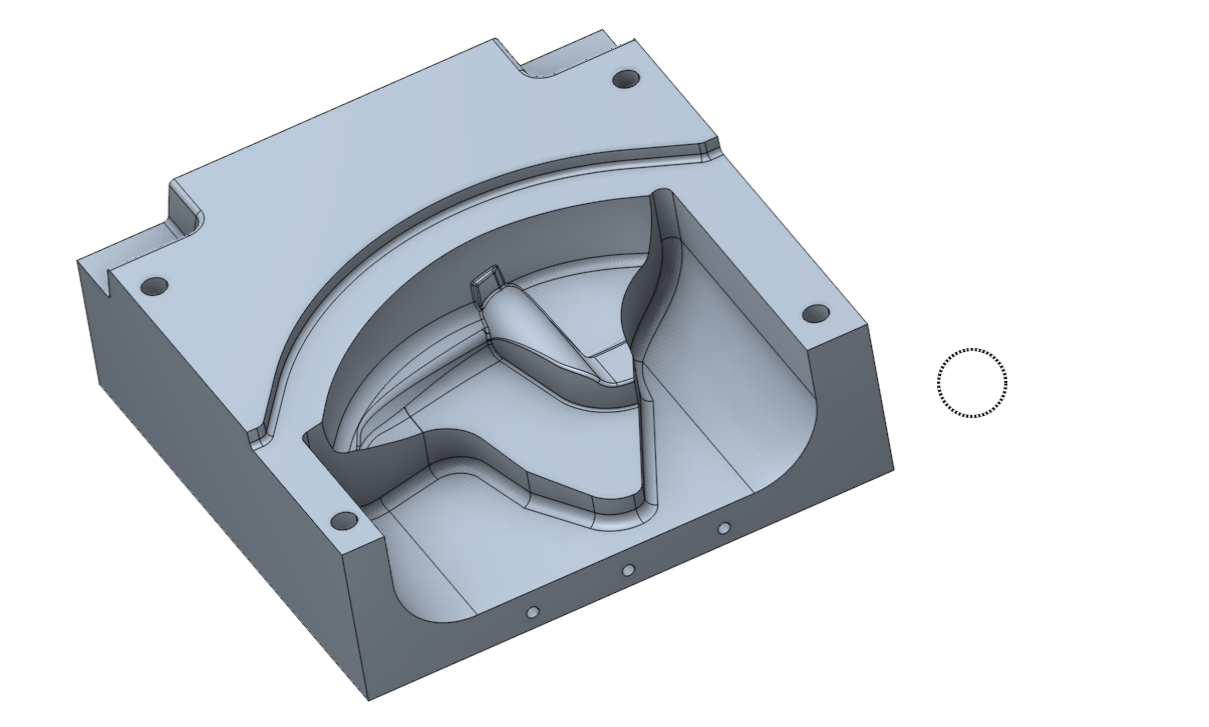

Левой кнопкой мыши + Ctrl+Alt по поверхности, чтобы активировать режим (Выбор поверхностей кистью).
Чтобы распылить выбор по поверхности, удерживайте Ctrl+Alt и щёлкните Левой кнопкой мыши.
Вы можете изменить радиус кисти. Для этого удерживайте Shift + Alt и прокручивайте колесо мыши вверх или вниз.
