Область применения:

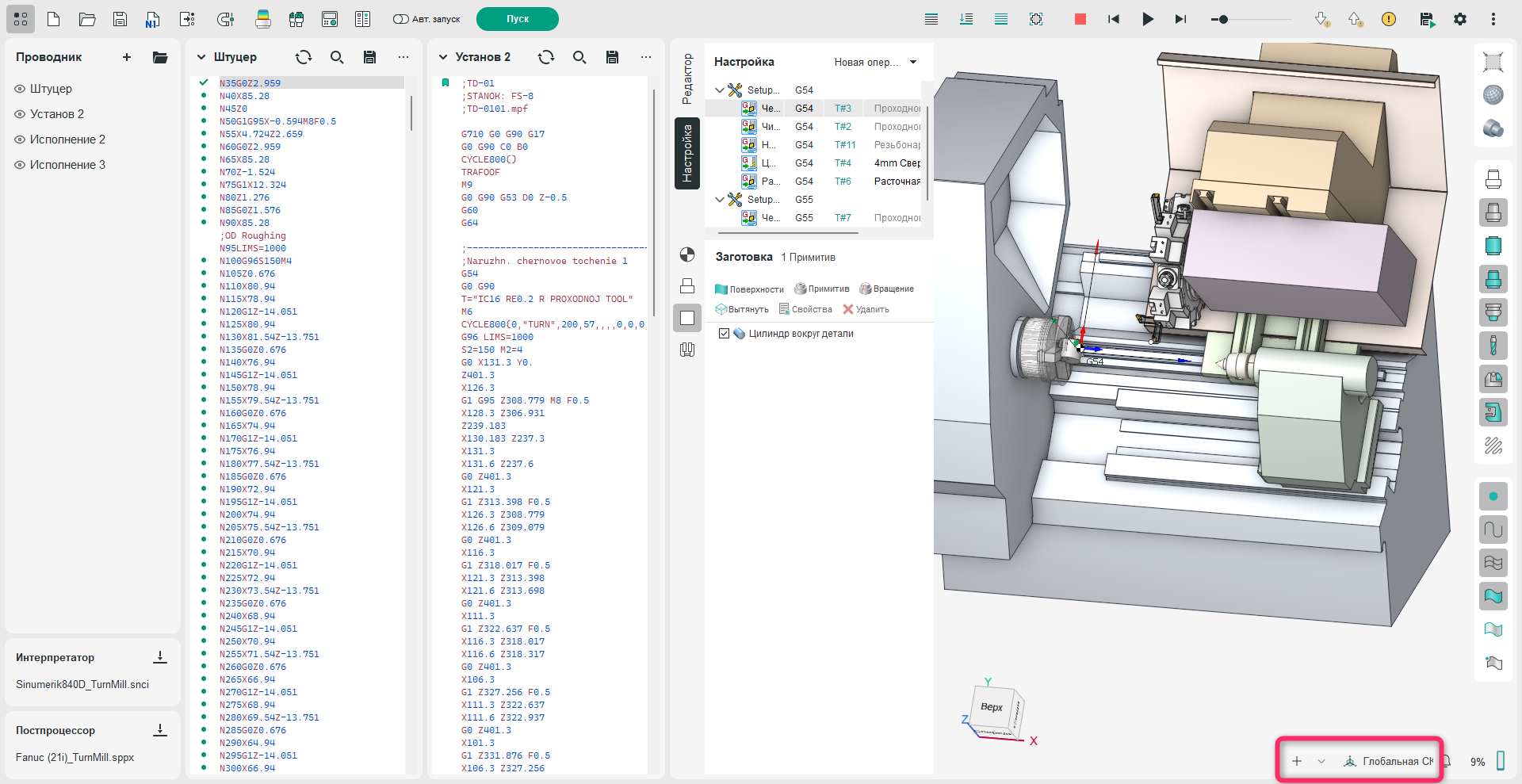

Для удобства проектирования технологического процесса можно создать произвольное количество локальных геометрических систем координат (СК). Они могут быть полезны при размещении детали или определении нуля программы в параметрах Установ и СК заготовки во вкладке Наладка Главной панели. Панель управления системами координат расположена в нижнем правом углу главного окна. Основные принципы работы с локальными координатными системами такие же, как и в САМ-системе. Узнать больше

Список систем координат:

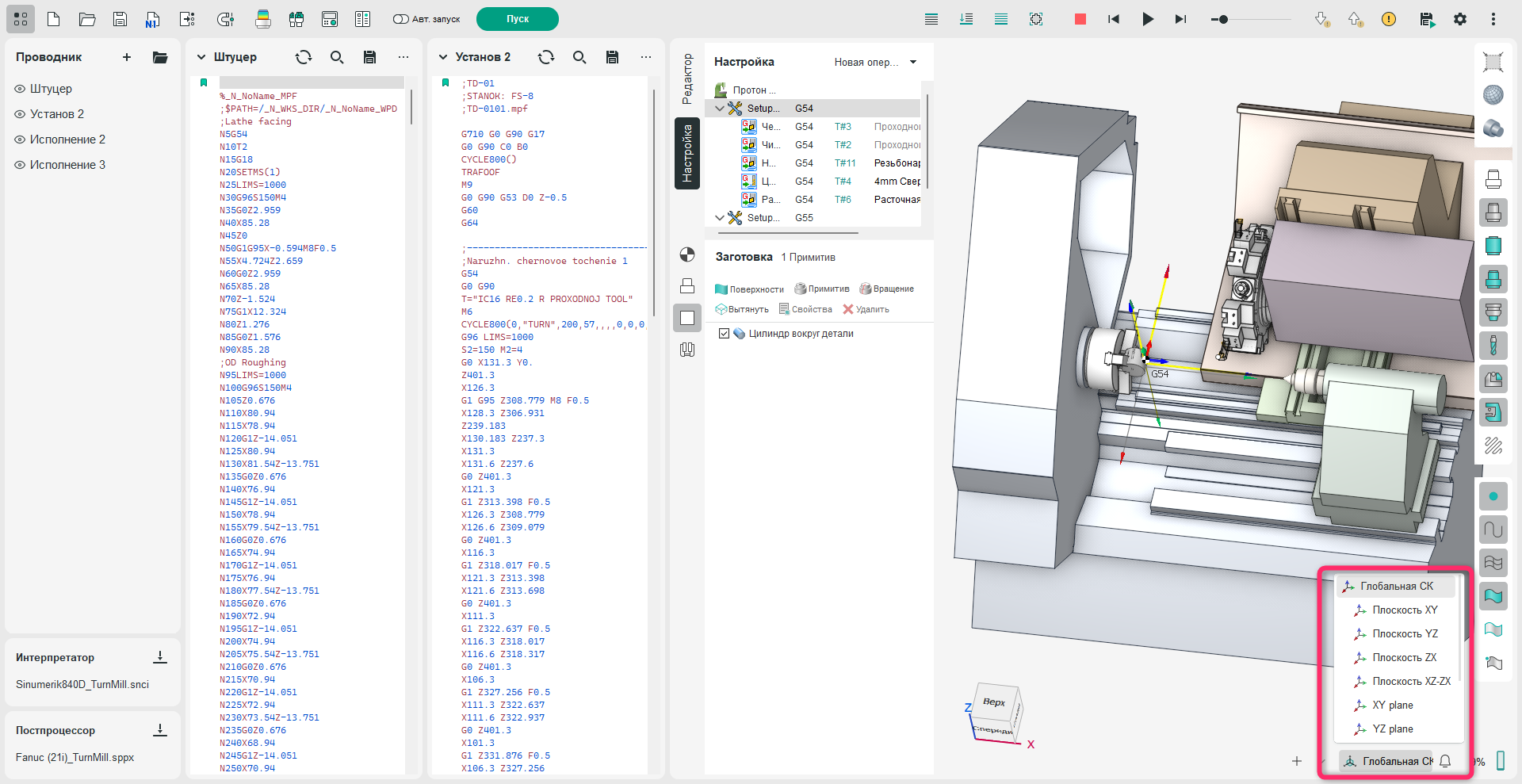

В этом списке можно посмотреть существующие в проекте координатные системы и установить активную. Существует понятие <Активная система координат>. Только одна СК может быть активной в каждый момент времени, именно ее имя отображается на панели. Некоторые функции системы работают с учетом активной СК, например, свойства геометрических объектов показываются в этой СК. Для изменения активной СК щелкните на имя СК на панели и выберите нужную СК из появившегося списка.

Создание и редактирование систем координат:

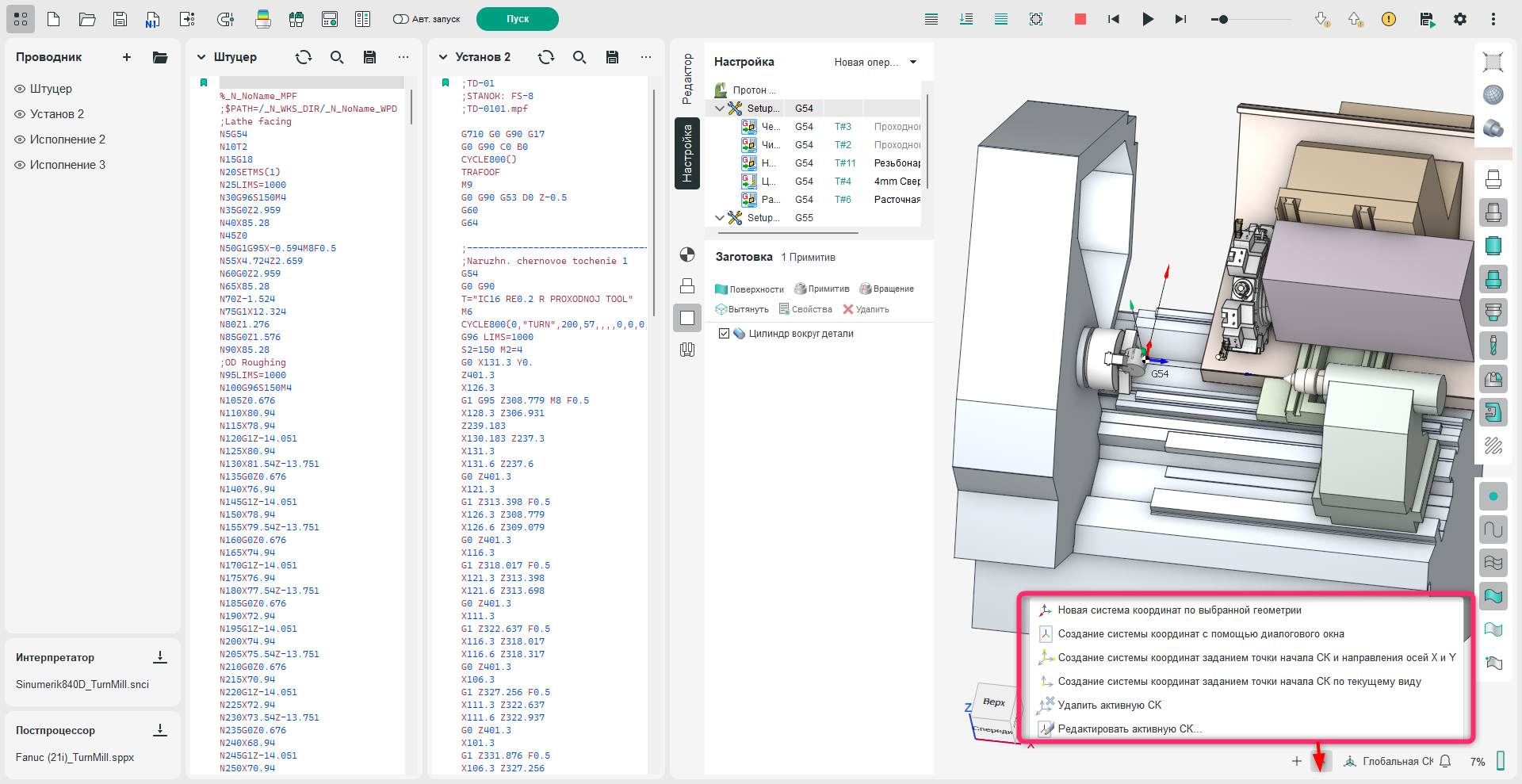

Кнопка рядом с именем СК имеет выпадающее меню, в котором скомпонованы все действия, которые могут быть выполнены с системами координат.

• Новая СК по выбранной геометрии. Если вы выберете любой геометрический объект, имеющий начало координат, либо ось, либо и то, и другое, то система автоматически создаст новую координатную систему на основе этого объекта.

• Создание СК с помощью диалогового окна... Открывает окно в котором вы можете напрямую задать параметры новой СК. Если в момент нажатия выбран какой-нибудь геометрический элемент, то окно не показывается, а вместо этого запускается процедура Умного создания СК.

• Создание СК заданием точки начала и осей X, Y. Новая СК задается интерактивно в графическом окне путем указания точки начала и направления осей X и Y.

• Создание СК заданием точки начала по текущему виду. Новая СК задается интерактивно в графическом окне путем указания точки начала и текущему вектору взгляда.

• Удалить активную СК. Удаляет активную СК, все вложенные СК поднимаются на уровень вверх. Глобальная СК не может быть удалена.

• Редактировать активную СК. Открывает окно свойств активной СК.

При нажатии на кнопку <плюс> создается новая система координат. Метод создания зависит от выбора геометрических объектов. Если ни один геометрический объект не выбран, то открывается диалоговое окно для создания системы координат с "нуля". Если выбран какой-либо геометрический объект, то новая система координат создается на базе этого объекта.
