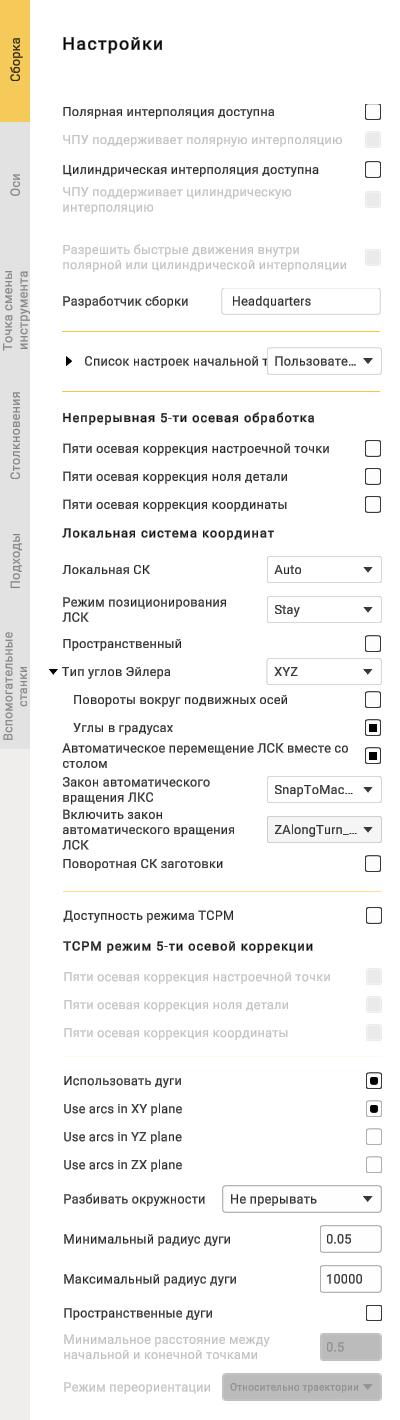

Нажмите кнопку чтобы открыть панель параметров сборки.

• Полярная интерполяция меняет линейную ось на поворотную в простом 3-осевом процессе фрезерования. Обычно она необходима на токарных станках с приводным фрезерным инструментом. Иногда полярная интерполяция используется на станках других типов.

• Если переменная станка Станок -> Параметры управления -> Поворотные преобразования → ЧПУ Поддерживает полярную интерполяцию, то доступна галочка интерполяции ЧПУ. Если этот параметр включен, то генерируется G-код с командами для включения/выключения полярной интерполяции. В противном случае G-код генерируется в координатах [X,C,Z].

• Цилиндрическая интерполяция дает возможность фрезеровать боковую поверхность цилиндра путем программирования развернутых кривых. Развернутые кривые программируются в координатах [X,Y,Z], но фрезерование цилиндра выполняется в координатах [X,C,Z]. Поэтому цилиндрическая интерполяция выполняет преобразование [X,Y,Z] => [X,C,Z].

• Если переменная станка Станок -> Параметры управления -> Вращательные преобразования -> ЧПУ поддерживает цилиндрическую интерполяцию, то доступна галочка интерполяции с ЧПУ. Если этот параметр включен, то генерируется G-код с командами для включения/выключения цилиндрической интерполяции. В противном случае G-код генерируется в координатах [X,C,Z].

• Разрешить быстрые движения внутри полярной или цилиндрической интерполяции. Эта возможность очень важна для повышения эффективности операций обработки, так как быстрые движения сокращают время, необходимое для перемещения из одной точки в другую, повышая общую производительность обработки.

• Разработчик сборки: Название компании.

• Режим индексированной 5-осевой компенсации представляет собой конфигурацию, в которой компенсация систематически применяется к процессу обработки по пяти осям.

• Пяти осевая коррекция настроенной точки подразумевает способность контроллера ЧПУ динамически регулировать положение или ориентацию инструмента в процессе обработки, учитывая изменения в самом инструменте. Это обеспечивает точное соответствие обработанной детали задуманному проекту.

• Пяти осевая коррекция ноля детали гарантирует правильное выравнивание операций обработки по системе координат заготовки, повышая точность и аккуратность производственного процесса.

• Пяти осевая коррекция координаты гарантирует, что станок с ЧПУ точно интерпретирует и выполняет траектории инструментов, учитывая специфическую ориентацию и расположение заготовки в пространстве обработки. Эта функция играет ключевую роль в достижении точности и аккуратности, особенно при работе со сложными геометрическими формами, и позволяет выполнять разнообразные операции обработки.

• Доступность режима TCPM означает наличие концепции в обработке с ЧПУ, при которой эффективно управляется точка центра инструмента, обеспечивая точность и аккуратность обработки.

• TCPM режим 5 осевой коррекции - это функция в обработке с ЧПУ, при которой выполняются корректировки для учета изменений в центральной точке инструмента. В 5-осевой установке, позволяющей перемещаться в пяти различных направлениях, этот режим компенсации обеспечивает точную и аккуратную обработку.

• Пяти осевая коррекция настроечной точки в контексте TCPM относится к функции обработки с ЧПУ, при которой корректировки положения или ориентации инструмента выполняются динамически.

• Пяти осевая коррекция ноля детали в контексте TCPM - это функция в обработке с ЧПУ, которая включает динамические корректировки для точного совмещения операций обработки с нулевой точкой или началом системы координат заготовки. В 5-осевой системе обработки, способной перемещаться в пяти направлениях, этот механизм компенсации обеспечивает точность и аккуратность в процессе производства.

• Пяти осевая коррекция координаты, интегрированная с TCPM в систему обработки с ЧПУ, представляет собой функциональность, предназначенную для обеспечения точного выполнения траектории инструмента путем динамической настройки на конкретную ориентацию и расположение заготовки в пространстве обработки.

• Функция "Использовать дуги" предоставляет пользователям возможность задать или разрешить использование дуговых команд в программе ЧПУ. При этом задаются такие параметры, как начальная и конечная точки дуги, радиус и направление.

• Разбивать окружности: Используется для деления дуг на половины или четверти.

• Минимальный радиус дуги: Предотвращает вывод дуг короче заданной длины; вместо них будет отображаться сегмент.

• Максимальный радиус дуги: Предотвращает вывод дуг с радиусом, превышающим указанный; будут отображаться сегменты.

• Пространственные дуги: Произвольные пространственные дуги. Функция, необходимая для работы роботов.

• Минимальное расстояние между начальной и конечной точками: Ограничение, позволяющее отображать сегменты с небольшим расстоянием между точками.

• Пространственные дуги. Функция, необходимая для работы роботов.

• Режим переориентации: Метод вычисления средней точки. Функциональность может зависеть от производителя.
