Многофункциональная головка

Многофункциональная головка предназначена для размещения одного или нескольких инструментальных блоков, которые могут быть гибко сконфигурированы и адаптированы под конкретные задачи. Конструкция обеспечивает простоту установки и быструю перенастройку конфигурации в зависимости от требований пользователя.

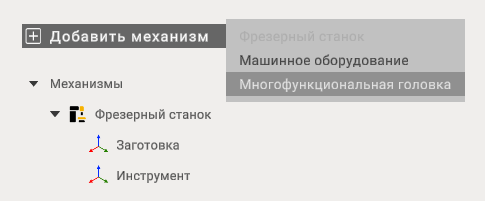

Для добавления многофункциональной головки необходимо создать проект с фрезерным станком.

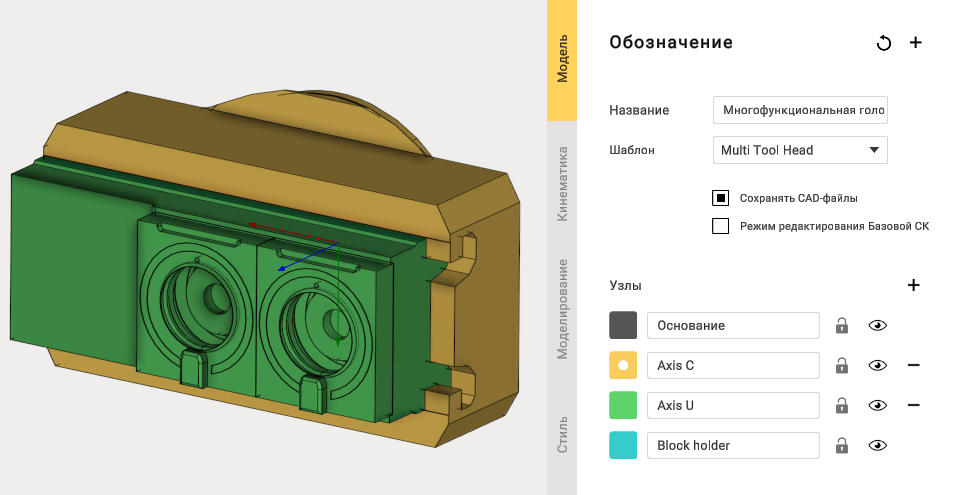

Прикрепить точку соединения многофункциональной головки на тыльной стороне и замаркировать функционирующие элементы.

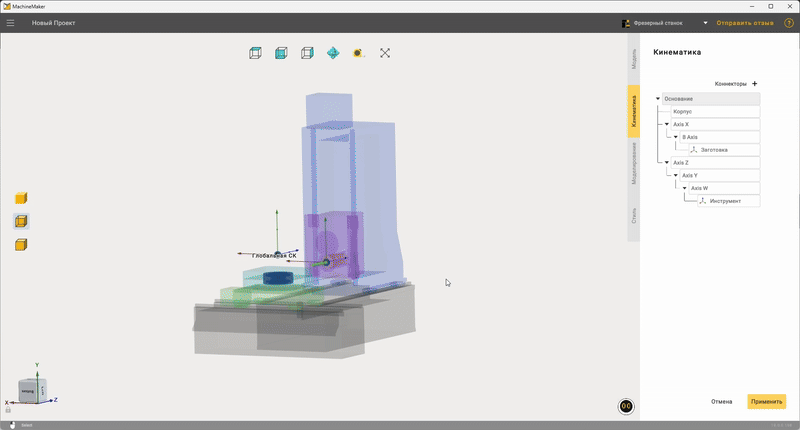

Затем создайте точку крепления на фрезерном станке и немного измените настройки заготовки.

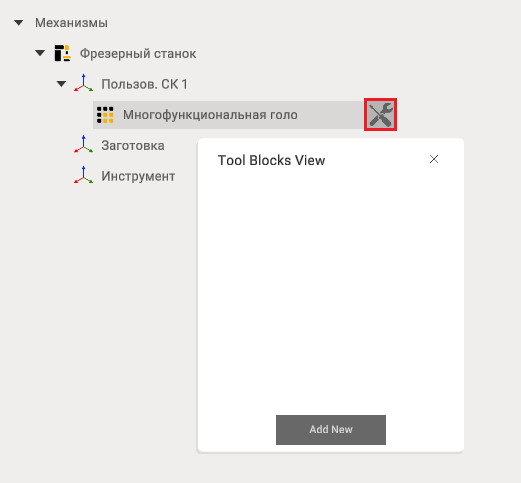

После установки многофункциональной головки на фрезерный станок откройте окно просмотра инструментальных блоков и используйте его для добавления нового инструмента.

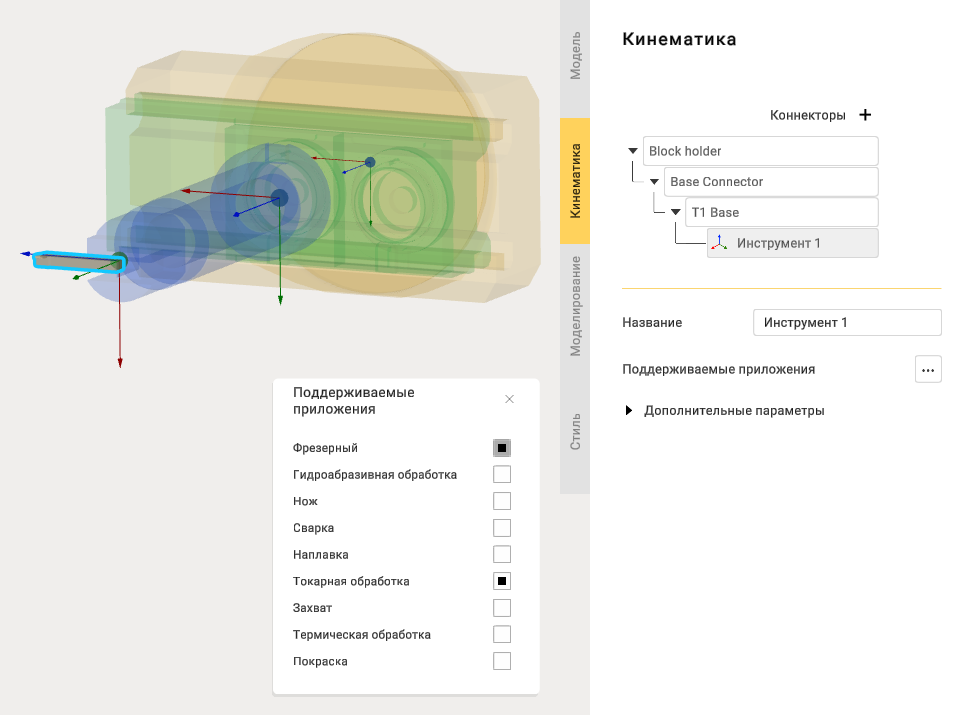

При добавлении инструмента вы можете выбрать любой тип, указанный в разделе «Поддерживаемые приложения». В данном случае будет использоваться токарная обработка.

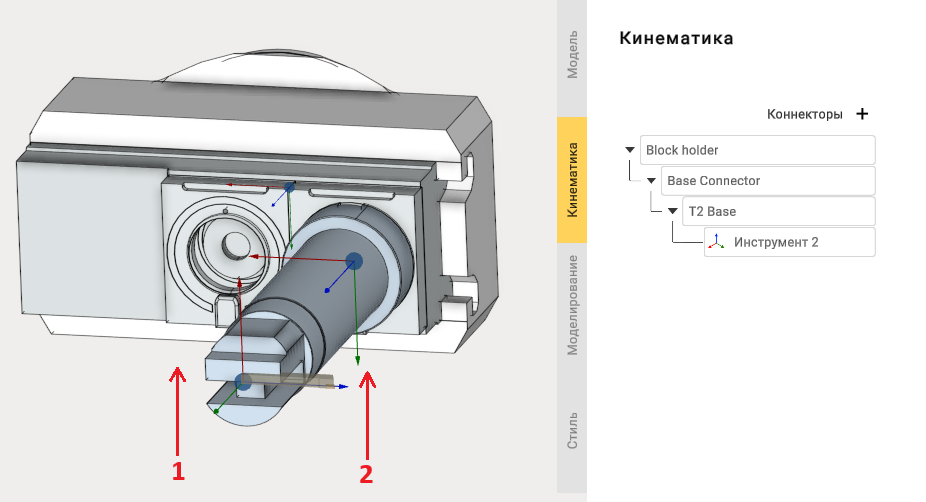

При добавлении нескольких инструментов необходимо контролировать корректность их позиционирования. Для изменения положения инструмента следует переместить его Базовую СК.

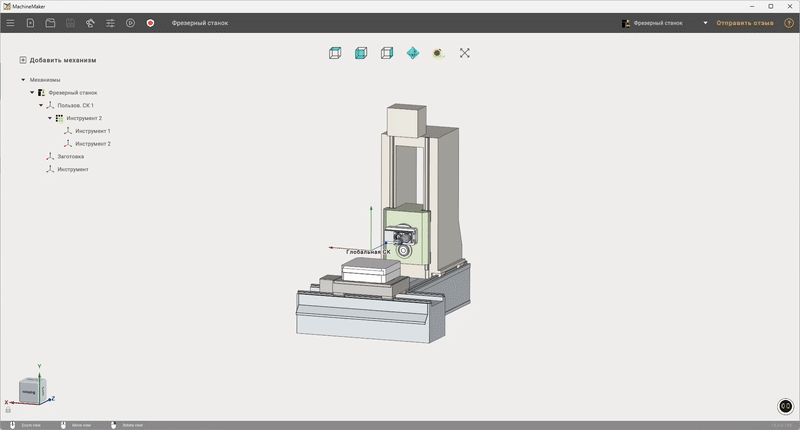

После экспорта проекта вы можете протестировать станок, оснащенный Мультифункциональной головкой.

Сборку станка с использованием многофункциональной головки можно посмотреть по ссылке.
