Параметры цикла "Одиночная поверхность"

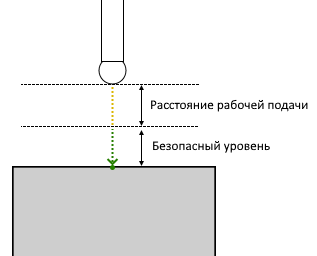

Цикл <Одиночная поверхность> состоит из следующих шагов:
Инструмент перемещается на расстояние, указанное в <Расстоянии рабочей подачи>, и походит к начальной точке цикла измерения. Перемещение проходит на подаче подвода;
Инструмент перемещается на расстояние, указанное в <Безопасном уровне>, и приближается к точке касания поверхности. Перемещение проходит на рабочей подаче ;
Инструмент возвращается в начальную точку на расстояние, указанное в <Безопасном уровне>. Перемещение проходит на подаче отхода ;
Инструмент возвращается на расстояние, указанное в <Расстоянии рабочей подачи>. Перемещение проходит на подаче возврата .
Параметры:
|
Тип |
Описание |
|
|
CmdPrm.Int[-1] |
Integer |
Тип цикла измерения: Одиночная поверхность = 2 |
|
CmdPrm.Int[-2] |
Integer |
Подкод цикла, указанный в свойстве "Подкод для постпроцессора" на вкладке <Рабочее задание> |
|
CmdPrm.Flt[-50] |
Double |
Расстояние рабочей подачи, расстояние до начальной точки цикла |
|
CmdPrm.Flt[-100] |
Double |
Значение точки касания вдоль оси X |
|
CmdPrm. Flt [-101] |
Double |
Значение точки касания вдоль оси Y |
|
CmdPrm. Flt [-102] |
Double |
Значение точки касания вдоль оси Z |
|
CmdPrm.Flt[-103] |
Double |
Значение целевого вектора вдоль оси X |
|
CmdPrm. Flt [-104] |
Double |
Значение целевого вектора вдоль оси Y |
|
CmdPrm. Flt [-105] |
Double |
Значение целевого вектора вдоль оси Z
|
|
CmdPrm.Flt[-200] |
Double |
Изначальное значение точки касания вдоль оси X, указанное в Рабочем задании |
|
CmdPrm. Flt [-201] |
Double |
Изначальное значение точки касания вдоль оси Y, указанное в Рабочем задании |
|
CmdPrm. Flt [-202] |
Double |
Изначальное значение точки касания вдоль оси Z, указанное в Рабочем задании |
|
CmdPrm.Flt[-203] |
Double |
Изначальное значение целевого вектора вдоль оси X, указанное в Рабочем задании |
|
CmdPrm. Flt [-204] |
Double |
Изначальное значение целевого вектора вдоль оси Y, указанное в Рабочем задании |
|
CmdPrm. Flt [-205] |
Double |
Изначальное значение целевого вектора вдоль оси Z, указанное в Рабочем задании |
|
CmdPrm. Flt [-56] |
Double |
Безопасный уровень, расстояние подхода к точке касания |
|
CmdPrm.Flt[-66] |
Integer |
Компенсация размеров, возвращаемые значения: 0 - отключена, 1 - включена |
